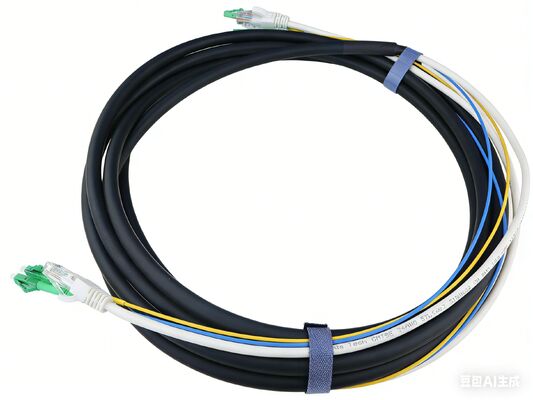

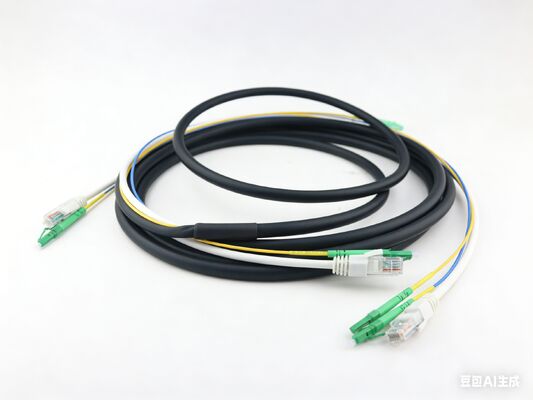

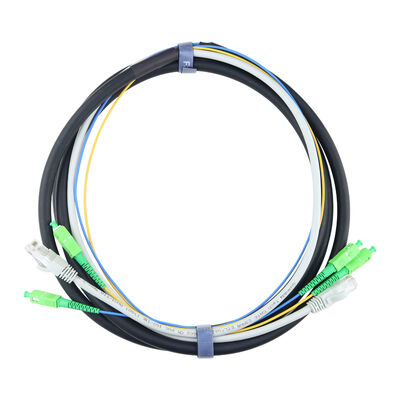

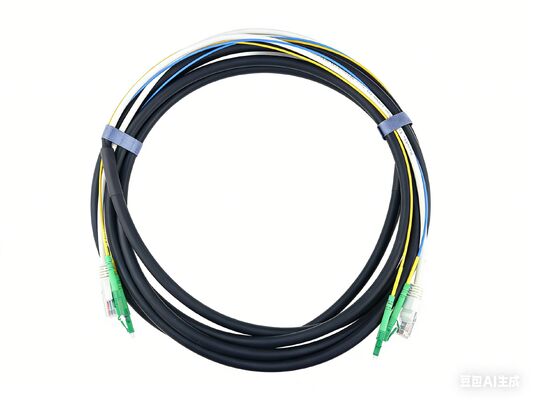

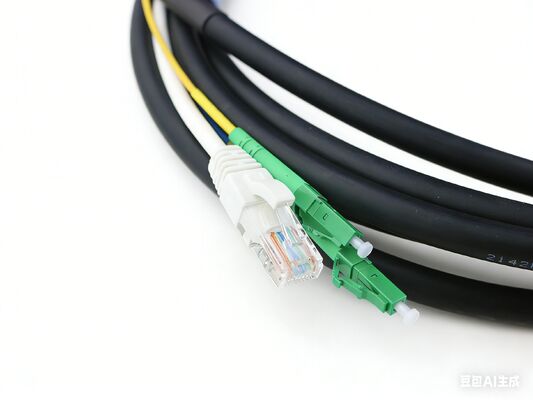

Binnen dubbelzijdige geprefabriceerde hybride glasvezelkabelassemblage met SC-connector
Productdetails
| Sollicitatie | PoF-kabelgeleidbaarheidstest | Invoegverlies | ≤0,3dB |
|---|---|---|---|
| Productcategorie | Speciale optische producten | Vlamvertragende cijfer | UL94V-0 |
| Opslagtemperatuur | -40 ℃ tot +70 ℃ | Bedrijfsvochtigheid | ≤ 95% (+40°C) |
| Adaptertype | XC/UPC-SC/UPC | Treksterkte (korte/lange termijn) | Kabel #1 100 N / 50 N, Kabel #2 120 N / 60 N |
| Zelfstandig | 200N/120N | Afvlakking (korte/lange termijn) | 2200 N/100 mm/1100 N/100 mm |
| Minimale buigradius (statisch/dynamisch) | 18mm/36mm |
Productomschrijving
Productbeschrijving:
Optische hybride kabel voor binnengebruik op locatie is een hybride kabel met geïntegreerde glasvezel- en stroomtransmissie koperdraden, geschikt voor bekabeling in binnenleidingen, glasvezelverbindingen op locatie en stroomvoorzieningsscenario's voor eindapparatuur.
Het is geschikt voor bedrading in binnenleidingen, glasvezelverbindingen op locatie voor eindapparatuur en stroomvoorzieningsscenario's, en biedt functies voor gegevensoverdracht en externe stroomvoorziening van apparatuur.
Kenmerken:
●Optische en elektrische integratie, tegelijkertijd voor gegevensoverdracht en externe stroomvoorziening van apparatuur
●Vergelijkbare draden kunnen ter plaatse worden bedraad, gesplitst en afgesloten
●Fabrieksmatig geprefabriceerde of ter plaatse afgesloten SC/UPC opto-elektronische connector
●Superieure buigprestaties en goede flexibiliteit, eenvoudig te construeren.
Technische parameters:
| InstallatieomgevingBinnen | Poort |
| Dubbelzijdige voorgemonteerde SC/UPC optische connectoren | Bedrijfstemperatuur |
| -10 ℃~+60 ℃ | Bedrijfsvochtigheid |
| 0%～95%(+40 ℃) | Opslagtemperatuur |
| -15℃~+60 ℃ | Nominale bedrijfsspanning (DC) |
| 48~56V | Nominale werkstroom (DC) |
| Kabel #1 0,25 A, Kabel #2 0,5 A | Maximale belastingsafstand |
| 56 V voeding, eindvermogen 15 W |
Draadafstand: 1 # kabel ≥ 150 meter, 2 # kabel ≥ 300 meter Vlamvertragende klasse |
| UL94-VO | Afmetingsbeschrijving optische hybride kabel voor binnengebruik op locatie |
Glasvezel
| G.657A2, 1 kern | G.657A2, 1 kern | opto-elektronica |
| materiaal | Wit: Rookarme halogeenvrije |
Kabel #1 7 x 0,16 mm x 2 Kabel #2 14 x 0,16 mm x 2 Draadafstand |
| 1,50±0,05 mm (sleutelmaat) | Buitenmantel hybride glasvezelkabel | |
| materiaal | Wit: Rookarme halogeenvrije | niet-zelfdragend |
| 3,0 mm x 2,0 mm | Zelfdragend | |
| 5,0 mm x 2,0 mm | Lengte optische hybride kabelconnector | |
| 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Ondersteuning maatwerk | Optische en mechanische eigenschappen connector | |
Connectortype
| Dubbelzijdige SC/UPC optische hybride kabelconnector | Afmetingen (H×B×D) |
| 8,8 mm x 8,2 mm x 40,5 mm | invoegverlies |
| ≤0,50 dB | retouroverlies |
| ≥50 dB | treksterkte |
| 1 # kabel: ≥ 40 N, 2 # kabel: ≥ 50 N | Aantal in- en uitgangen |
| 50 keer | Elektrische prestatie-index kabel |
Isolatieweerstand
| ≥500 mΩ, DC 300V bij kamertemperatuur, 1 min. | Diëlektrische weerstandsspanning |
| 1000V, 1 min, lekstroom minder dan 0,5mA | Geleidbaarheidstest |
| Geen kortsluiting of open circuit, kamertemperatuur | Contactweerstand |
| Rtest≤ (Rkabel)+2×50 mQ | Van binnen naar buiten: |
• 2,0 optische eenheid × 2
• 0,6 strakke buffer
• Aramide
• Spiraalvormige buis
• LSZH binnenmantel
• Cat5e netwerkkabel;
• 0,5 mm koperen geleider
• Aarddraad
• Metalen afschermingslaag
• PVC binnenmantel
• Aramide: 1100D
• Buitenmantel: LSZH.
Toepassingen:
• 0,6 strakke buffer
• Aramide
• Spiraalvormige buis
• LSZH binnenmantel
• Cat5e netwerkkabel;
• 0,5 mm koperen geleider
• Aarddraad
• Metalen afschermingslaag
• PVC binnenmantel
• Aramide: 1100D
• Buitenmantel: LSZH.
Toepassingen:
YOGEL's Hybride Componenten, met modelnummer SC-XC, zijn veelzijdige producten die in diverse toepassingen en scenario's kunnen worden gebruikt. Deze componenten zijn ideaal voor situaties waarin verschillende soorten optische connectoren naadloos moeten worden geïntegreerd, waardoor ze perfect zijn voor hybride assemblages.
Een veelvoorkomende toepassingsgelegenheid voor YOGEL's Hybride Componenten is in telecommunicatiesystemen waar meerdere soorten glasvezelconnectoren worden gebruikt. Deze componenten maken de verweving van verschillende connectortypen mogelijk, wat zorgt voor een soepele gegevensoverdracht en optimale prestaties.
Een ander scenario waarin de Hybride Componenten uitblinken, is in datacenters waar verschillende netwerkapparatuur de menging van onderdelen met XC/UPC-SC/UPC-adapters kan vereisen. YOGEL's componenten bieden een betrouwbare en efficiënte oplossing voor het eenvoudig verbinden van verschillende apparaten.
YOGEL's Hybride Componenten zijn ISO9000-gecertificeerd, wat hoge kwaliteit en prestaties garandeert. Ze worden vervaardigd in CHINA en hebben een minimale bestelhoeveelheid van 1, met prijzen die openstaan voor onderhandeling. Betalingsvoorwaarden omvatten L/C, T/T en Western Union, waardoor het voor klanten gemakkelijk is om transacties te doen.
Met een leveringscapaciteit van 100 stuks per maand en verpakkingsdetails in een kartonnen doos, zijn YOGEL's Hybride Componenten een betrouwbare keuze voor wie gespecialiseerde optische producten nodig heeft. Het invoegverlies van deze componenten is ≤0,3 dB, wat zorgt voor minimaal signaalverlies tijdens gegevensoverdracht.
Deze Hybride Componenten zijn verkrijgbaar in verschillende kleuren, waaronder groen, blauw en cyaan, met de optie voor andere aangepaste kleuren. Ze zijn bestand tegen opslagtemperaturen van -40℃ tot +70℃, waardoor ze geschikt zijn voor diverse omgevingen en omstandigheden.
Ondersteuning en diensten:
Onze technische productondersteuning en diensten voor het Hybride Componenten product zijn ontworpen om u te helpen met eventuele problemen of vragen met betrekking tot de installatie, bediening of onderhoud van onze producten.
Ons deskundige team staat klaar om begeleiding en probleemoplossing te bieden om ervoor te zorgen dat uw Hybride Componenten optimaal presteren.
Naast technische ondersteuning bieden we ook een reeks diensten, zoals productupgrades, trainingsprogramma's en onderhoudspakketten om de prestaties en levensduur van uw Hybride Componenten te optimaliseren.
Verpakking en verzending:
Productnaam: Hybride Componenten
Inhoud van de verpakking:
- Hybride Componenten x 1
- Gebruiksaanwijzing x 1
Verzendinformatie:
- Verzendmethode: Standaard verzending
- Geschatte levertijd: 5-7 werkdagen
Veelgestelde vragen:
V: Wat is de merknaam van het Hybride Componenten product?
A: De merknaam is YOGEL.
V: Wat is het modelnummer van het Hybride Componenten product?
A: Het modelnummer is SC-XC.
V: Waar wordt het Hybride Componenten product vervaardigd?
A: Het product wordt vervaardigd in CHINA.
V: Welke certificeringen heeft het Hybride Componenten product?
A: Het product is gecertificeerd met ISO9000.
V: Wat zijn de beschikbare betalingsvoorwaarden voor de aankoop van het Hybride Componenten product?
A: De beschikbare betalingsvoorwaarden zijn L/C, T/T en Western Union.
