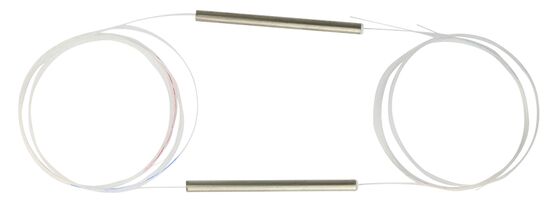

φ3.2x30mm, φ3.2x35mm Mini-Size Polarisatie-Behoud TAP Isolator

Plaats van herkomst	China
Merknaam	YOGEL
Certificering	ISO9000
Modelnummer	1064-1310-1550 nm
Min. bestelaantal	1
Prijs	negotiate
Verpakking Details	Kartonnen doos
Betalingscondities	L/C, D/A, T/T, Western Union, MoneyGram
Levering vermogen	100 stuks per maand

Productdetails

Golflengte (Ac)	1064-1310-1550 nm	Operationeel golflengtebereik	±15
Maximaal optisch vermogen (CW)	300 mW	Max.Invoegverlies	50
Type reflectie Isolatie @23℃ (P3 tot P1& P2)	35	Minimale isolatie 23℃ (P3 tot P1& P2)	28/45

Laat een bericht achter

Productomschrijving

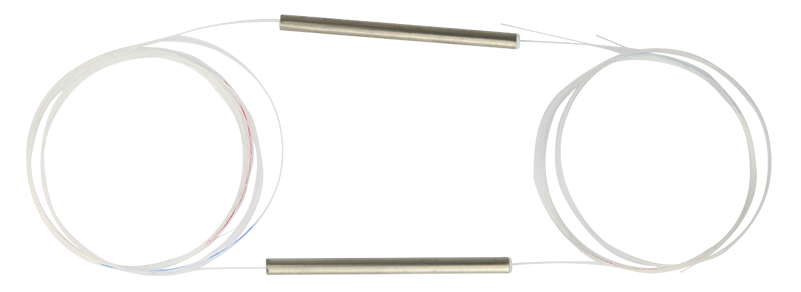

φ3.2x30mm, φ3.2x35mm Mini-Size Polarisatie-Behoud TAP Isolator

Beschrijving:

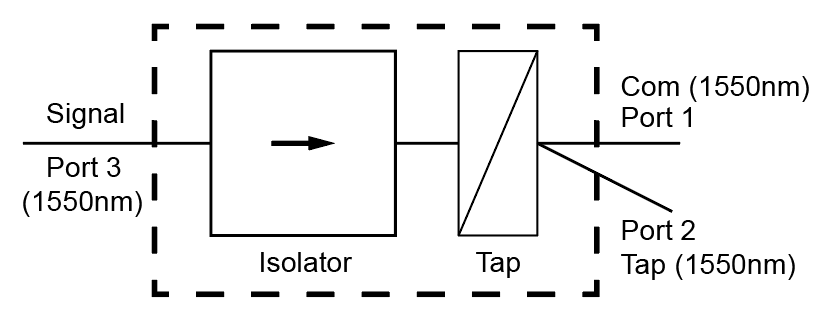

Tap Coupler + Isolator Hybride Combinatie is een combinatie van een tapcoupling en een isolator in een compact pakket.Dit product heeft een extreem laag invoegverliesDit product biedt een geïntegreerde oplossing voor versterkertoepassingen door meer functies te combineren in een zeer compact pakket.

Gebeurtenis:

Laag invoegverlies
Hoog rendementverlies
Hoge uitstervingsgraad
Hoge stabiliteit en betrouwbaarheid

Toepassing:

Versterkers voor optische vezels van compact type
Compact glasvezelsysteem
glasvezellaser
Glasvezelsensor

Specificatie:

Parameter		Eenheid	Waarde
Centrale golflengte		nm	1550, 1310		1064
Werkgolflengtebereik		nm	±15
Mono-staaf			Alleenstaande	Dual	Alleenstaande	Dual
Maximaal extra verlies		dB	1.0	1.2	2.2	3.5
Splitsingsverhouding		%	1±0,2%, 5±1%, 50±2%
Topisolatie		dB	40	52	40	52
Minimale isolatie 23°C		dB	28	45	28	45
Minimale uitstervingsratio 23°C		dB	20
Minimale rendementverlies		dB	50
Maximaal vermogen (CW)		mW	300
Maximale trekbelasting		N	5
Fibre-type			PM Panda vezels
Afmetingen van de verpakking	Beide assen werken	mm	φ3.2x30
	Vaste as geblokkeerd	mm	φ3.2x35
Werktemperatuur		°C	0~+70
Bergingstemperatuur		°C	-40~+85

*Bovenstaande specificaties zijn voor apparaten zonder connectoren.

*Voor apparaten met connectoren is de Power Handling 1W, de IL 0,3 dB hoger, de RL 5 dB lager en de ER 2 dB lager.

* De PM-vezel en de connectorsleutel zijn uitgelijnd op de trage as.

Afmetingen van de verpakking:

Bestelgegevens:

Hybride PM Tap + ISO,

Waallengte, fase, split ratio, werkas, pakketdimensie,

Fibertype, diameter van de staart,LEerste, Connector, Power Handling

Voorbeeld:

Hybride PM Tap + ISO,

1064nm, enkel stadium, 30/70, snelle as geblokkeerd, trage as werkend, φ3.2x35mm,

PM1064-XP, 0,25mm, 1m, N/C, 200mW
