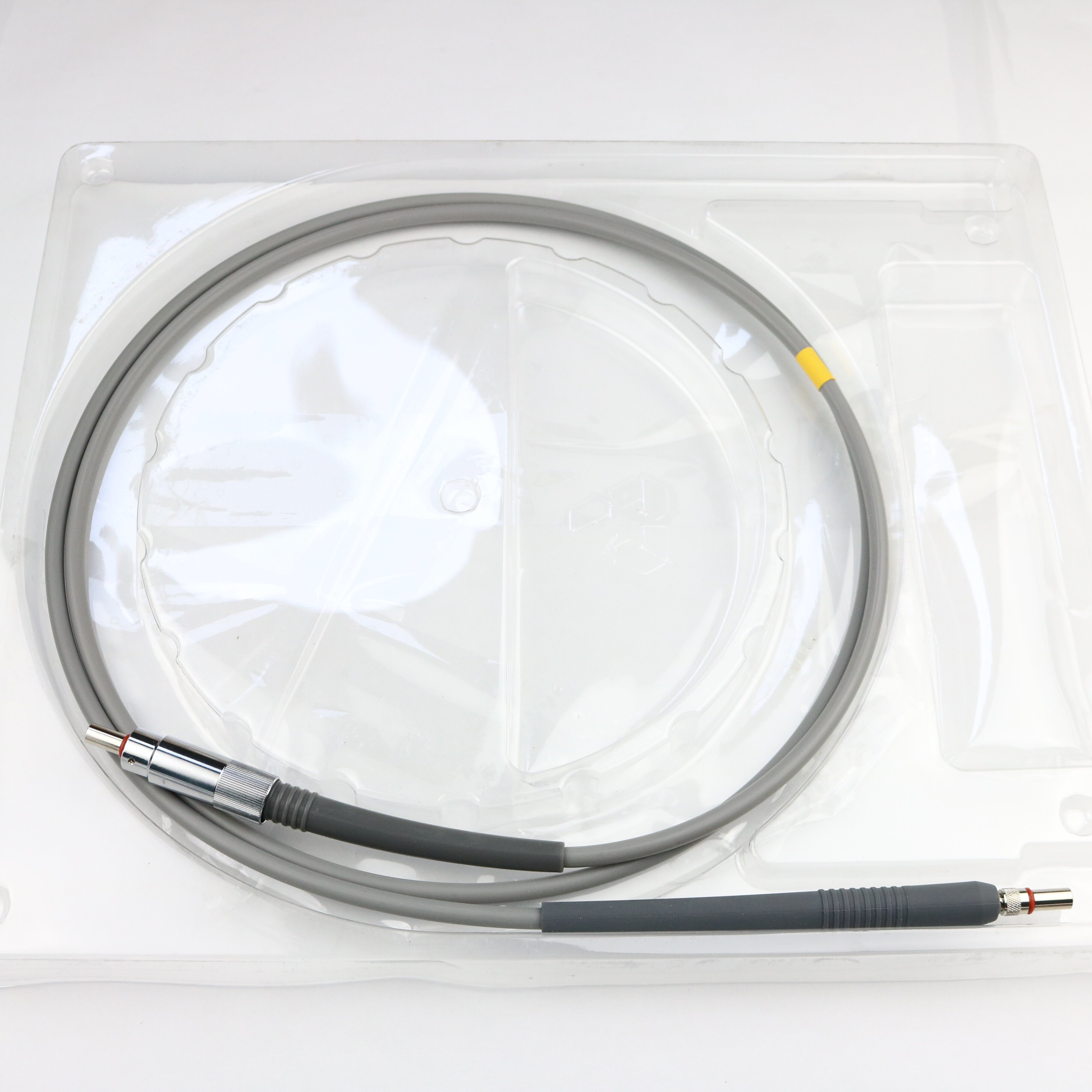

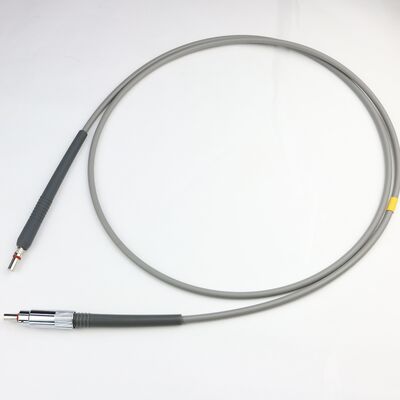

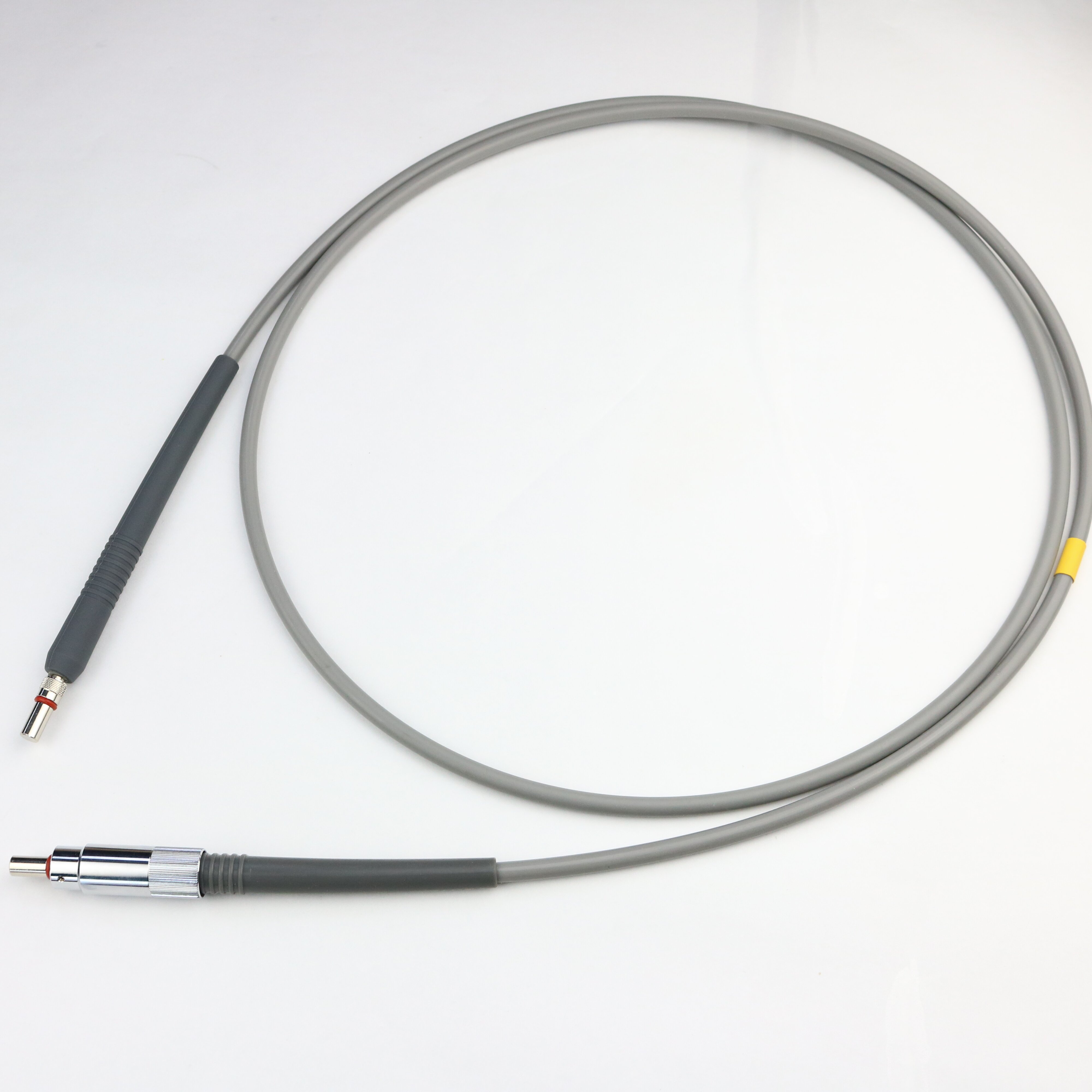

Multimode glasvezelpatchkabels stapindex SMA905-SMA905 aangepaste kabels
Productdetails
| Golflengte (nm) | 400 nm tot 2500 nm (Low OH) | Numerieke opening (NA) | 0.22±0.02 |
|---|---|---|---|
| Min.Verdunning (RSS-golflengte) | 20 dB | Kern / bekleding | Zuiver silicium / met fluor gedopeerd silicium |
| Beide uiteinden | SMA905 aansluitingen | Verkrijgbaar in lengtes | 20m |
| Bedrijfstemperatuur | -40 tot +85 °C |
Productomschrijving
Stap-index Multimode Glasvezel Patchkabels SMA905
Wij bieden multimode stap-index glasvezel patchkabels met SMA905 (rechte ferrule) connectoren aan beide uiteinden. Deze kabels zijn ideaal voor een breed scala aan golflengten van 190 nm tot 2500 nm.

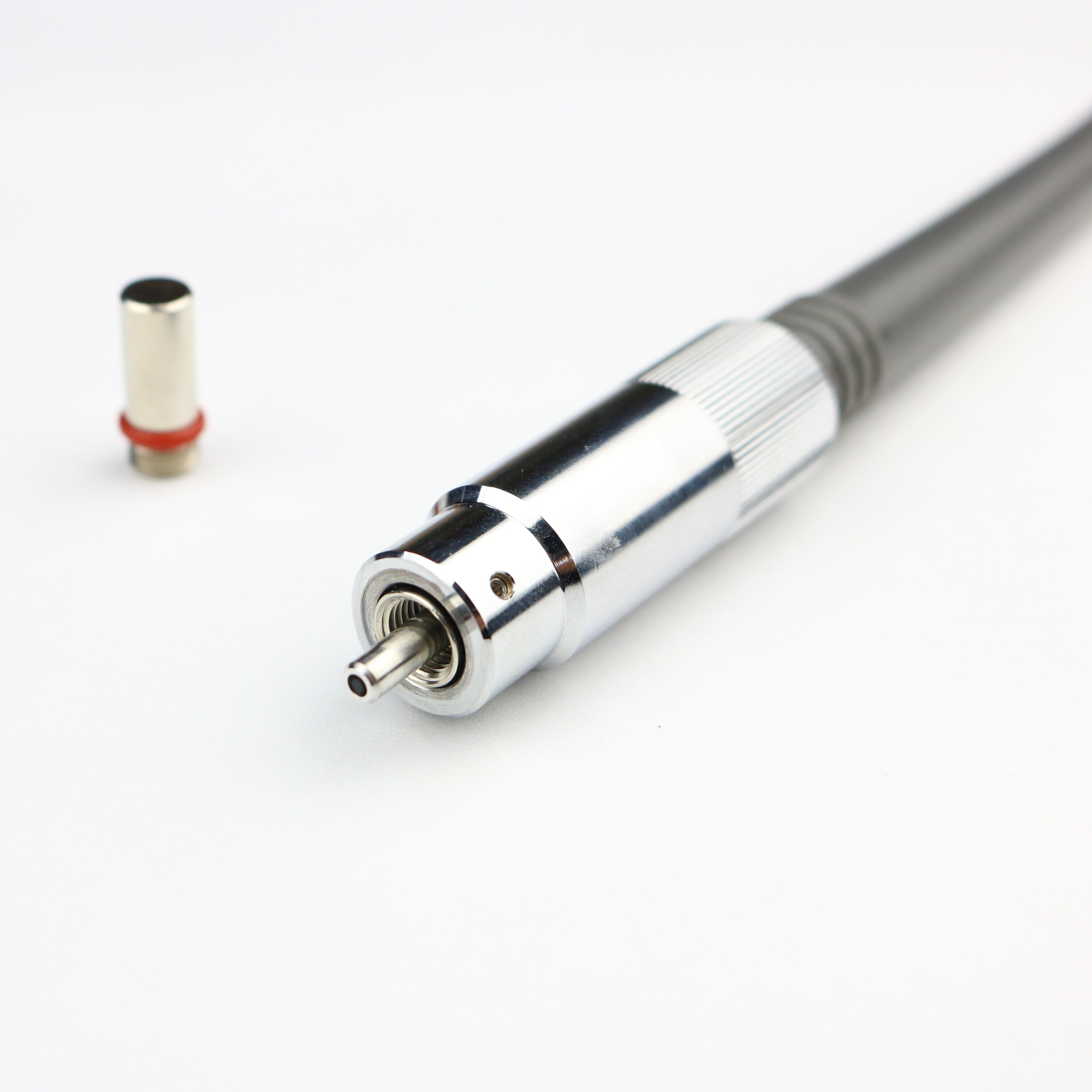

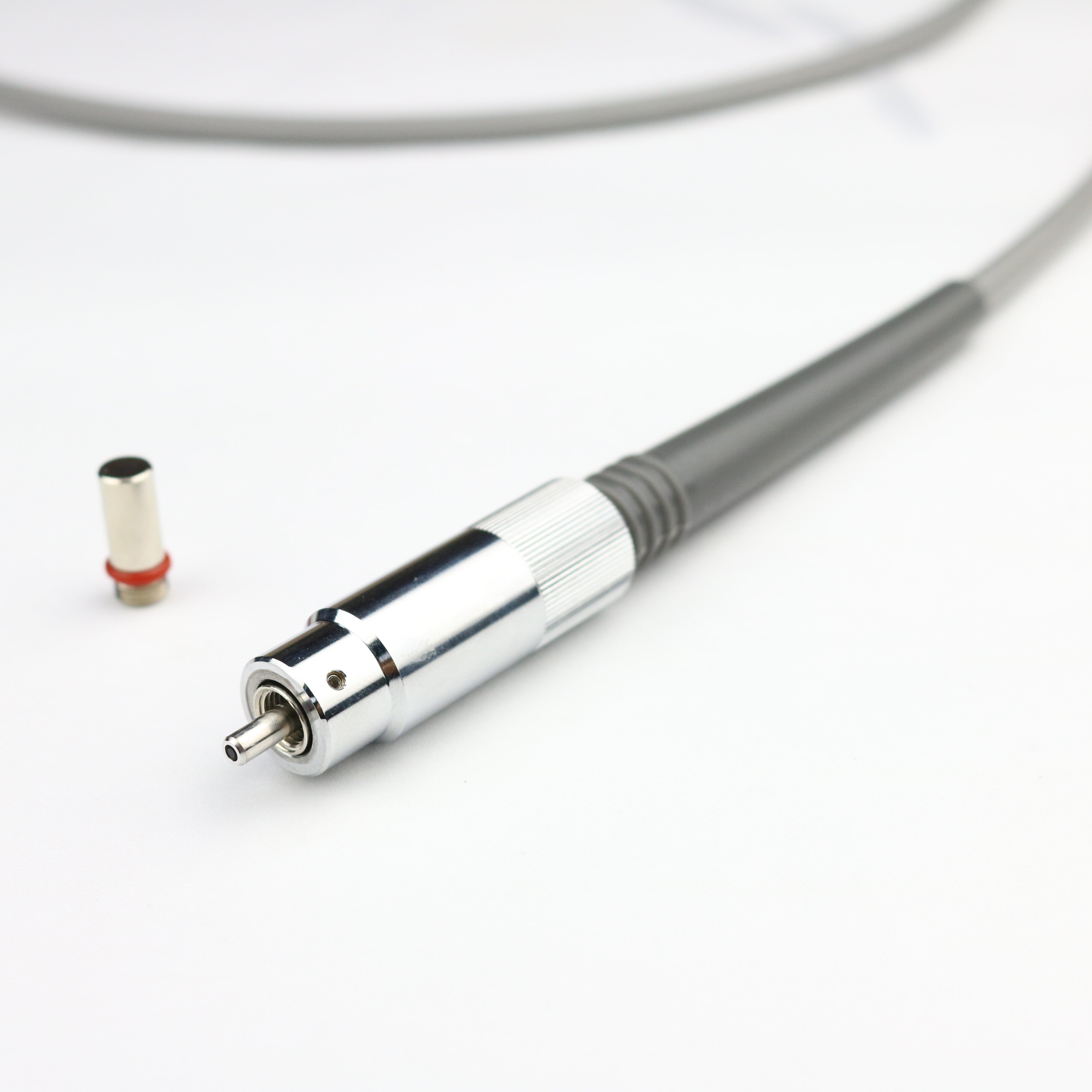

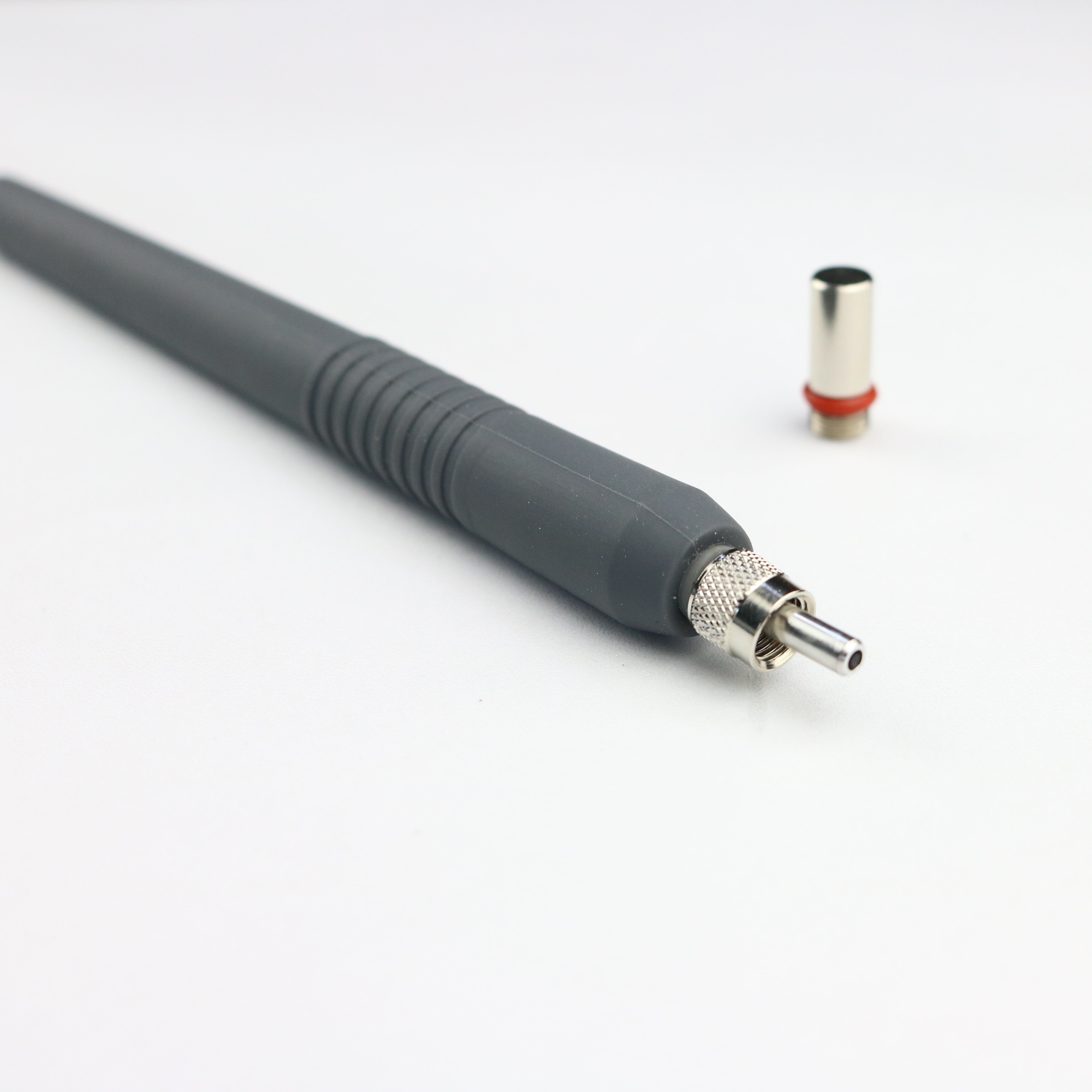

Elke patchkabel bevat twee beschermkappen die de connectoreinden beschermen tegen stof en andere gevaren. Extra Rubberen Vezel Kappen en Metalen Draadvezel Kappen voor SMA-geëindigde uiteinden worden ook apart verkocht.
De meeste kabels hebben oranje (Ø3 mm) PVC furcatietubing, terwijl de Ø1500 µm kernvezels zijn verpakt in roestvrijstalen (of met plastic beklede) mantels. We raden aan om roestvrijstalen mantels te kiezen bij het gebruik van vezels met grote kerndiameters (≥Ø1000 µm) of hoge NA's (≥0,50) in lichtgevoelige toepassingen, omdat het gemakkelijker is voor strooilicht om de Ø3 mm PVC vezelmantels binnen te dringen. Als alternatief kunnen aangepaste patchkabels worden aangeschaft die onze zwarte of roestvrijstalen furcatietubing gebruiken, om te voorkomen dat strooilicht de vezel binnendringt.
Deze kabels zijn niet ontworpen voor toepassingen die vereisen dat de vezels hoge optische vermogens dragen, omdat overmatige vermogens ervoor kunnen zorgen dat de epoxy die in de connectoren wordt gebruikt, catastrofale verhitting ervaart. We bieden alternatieve bekabelingsopties, naast niet-geconnecteerde vezels, die compatibel zijn met hoge optische vermogens. Neem contact met ons op voor details.
Eigenschap:
- Numerieke Aperturen van 0,10 tot 0,50 - Compatibel met de meeste vezelgekoppelde, diode-laserpakketten
- Kabels beschikbaar voor golflengten van 190 nm tot 2500 nm
- Verkrijgbaar in lengtes tot 20m*
- SMA905 Connectoren aan beide uiteinden
- Ø0,9 mm, Ø2,0 mm, Ø3,0 mm, Ø5,0 mm of 6,0 mm buitenmantel beschikbaar (12-kleuropties)
- Aangepaste kabels beschikbaar
*We hebben enkele Ø3,0 mm & Ø2,0 mm speciale kabels op voorraad, dus het is niet nodig om kale vezels in de tubing te plaatsen, waardoor elke lengte beschikbaar is. Neem contact met ons op voor details.
Toepassing:
- Spectroscopie
- Verlichting
- Vermogen/Straalafgifte
- LED Energieoverdracht
- Medische instrumenten
- Optogenetica
- Vezelgekoppelde diodelasers
- Koppelingen en pompcombiners
| Modelnummer | Beschrijving |
| MCS-KN-SMA905-SSF-6.0 |
Gekartelde moer Lengte: 7,2 mm Roestvrijstalen Ferrule Roestvrijstalen huls/schoen voor roestvrijstalen tubing (Ø5,0 mm of Ø6,0 mm - vaak) |
| MCS-HN-SMA905-SSF-6.0 |
Zeskantmoer Lengte: 7,2 mm Roestvrijstalen Ferrule Roestvrijstalen huls/schoen voor roestvrijstalen tubing (Ø5,0 mm of Ø6,0 mm - vaak) |
| MCS-KN-SMA905-SSF-3.0 |
Gekartelde moer Lengte: 7,2 mm Roestvrijstalen Ferrule Trekontlastingsschoen voor Ø3,0 mm PVC tubing |
| MCS-HN-SMA905-SSF-3.0 |
Zeskantmoer Lengte: 7,2 mm Roestvrijstalen Ferrule Trekontlastingsschoen voor Ø3,0 mm PVC tubing |
- Coherent Multi-Mode Vezels: (Slechts een deel van deze serie)
| Modelnummer | Kerndiameter | NA | Bekledingsdiameter | Coatingdiameter | Golflengtebereik | OH-niveau |
| MM-S105/125-12A | 105,0 ± 3,0 µm | 0,120 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Laag |
| MM-S105/125-15A | 105,0 ± 3,0 µm | 0,150 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Laag |
| MM-S105/125-22A | 105,0 ± 3,0 µm | 0,220 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Laag |
| MM-S200/220-12A | 200,0 ± 4,0 µm | 0,120 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Laag |
| MM-S200/220-22A | 200,0 ± 4,0 µm | 0,220 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Laag |
| MM-S200/240-22A | 200,0 ± 4,0 µm | 0,220 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Laag |
| MM-S400/440-22A | 400,0 ± 9,0 µm | 0,220 ± 0,020 | 440,0 ± 8,0 µm | 625,0 ± 25,0 µm | 800 – 1600 nm | Laag |
|
MM-S600/660-22FA 1362303 |
600,0 ± 12,0 µm | 0,220 ± 0,020 | 660,0 ± 12,0 µm | 875,0 ± 30,0 µm | 700 – 2200 nm | Laag |
- Coherent NuBEAM serie Straalafleveringsvezels: (Slechts een deel van deze serie)
| Modelnummer | Kerndiameter | NA | Tweede bekledingsdiameter | Tweede bufferdiameter | Golflengtebereik | OH-niveau |
| BD-S50/70/360-STN | 51,0 ± 1,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 32 µm | 800 – 2100 nm | Laag |
| BD-S100/130/480-STN | 102,00 ± 2,00 µm | 0,220 ± 0,020 | 490 ± 10 µm | 750 ± 37 µm | 800 – 2100 nm | Laag |
| BD-S150/180/660-STN | 153,00 ± 3,00 µm | 0,220 ± 0,020 | 673 ± 13 µm | 1100 ± 55 µm | 700 – 2200 nm | Laag |
| BD-S200/220/360-STN | 204,0 ± 4,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 32 µm | 800 – 2100 nm | Laag |
| BD-S300/330/360-STN | 306,0 ± 6,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 33 µm | 800 – 2100 nm | Laag |
| BD-S400/440/660-STN | 408,0 ± 8,0 µm | 0,220 ± 0,020 | 672,5 ± 12,5 µm | 1100 ± 55 µm | 800 – 2100 nm | Laag |
| BD-S600/660/720-STN | 612,00 ± 12,00 µm | 0,220 ± 0,020 | 735 ± 15 µm | 1100 ± 55 µm | 700 – 2200 nm | Laag |
| BD-S1000/1100-STN | 1020,0 ± 20,0 µm | 0,220 ± 0,020 | N/A | 1400 ± 70 µm | 800 – 2100 nm | Laag |
Furcatietubing:
| Modelnummer | Beschrijving |
| FLT09-BL | Ø900µm Blauwe Hytrel Furcatietubing (12-kleuroptie), -40 tot 70 °C |
|
FLT20-OR FLT30-OR |
Ø2,0 mm & Ø3,0 mm Oranje PVC Furcatietubing (Geel, Blauw, Zwart en 12-kleuren op maat), -40 tot 70 °C |
| AFT20-BL | Ø2,0 mm Gepantserde Furcatietubing (Blauwe PVC-mantel) voor Max. Ø0,9 mm Vezel, -40 tot +125 °C |
| AFT30-BL | Ø3,0 mm Gepantserde Furcatietubing (Blauwe PVC-mantel) voor Max. Ø0,9 mm Vezel, -40 tot +125 °C |
| AFT50-BL | Ø5,0 mm Gepantserde Furcatietubing (Blauwe PVC-mantel) voor Max. Ø2,0 mm Vezel, -40 tot +125 °C |
| SST30-S | Ø3,0 mm Roestvrijstalen Tubing, -60 tot 527 °C |
| SST50-S | Ø5,0 mm Roestvrijstalen Tubing, -60 tot 527 °C |
| SST60-S | Ø6,0 mm Roestvrijstalen Tubing, -60 tot 527 °C |
| SST-PS60-BK | Ø6,0 mm Roestvrijstalen Tubing met Zwarte Plastic Mantel, -50 tot 60 °C, Aangepaste Kleuren Beschikbaar |
| SST-PS80-YW | Ø8,0 mm Roestvrijstalen Tubing met Gele Plastic Mantel, -50 tot 60 °C, Aangepaste Kleuren Beschikbaar |
Bestelinformatie:
- Connector Einde A-Connector Einde B, Connectortype
- Vezeltype: Golflengtebereik, Kern/Bekledingsdiameter, Kern NA, Coatingdiameter, Coatingmateriaal, Demptingsplot, etc.
- Furcatietubingtype
- Kabellengte
