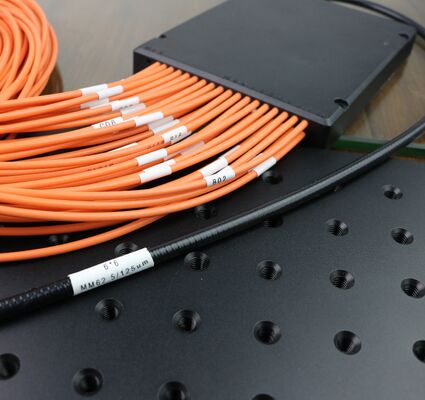

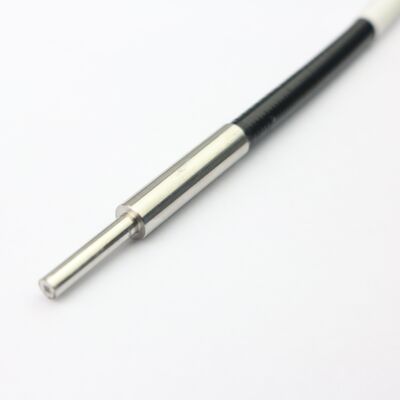

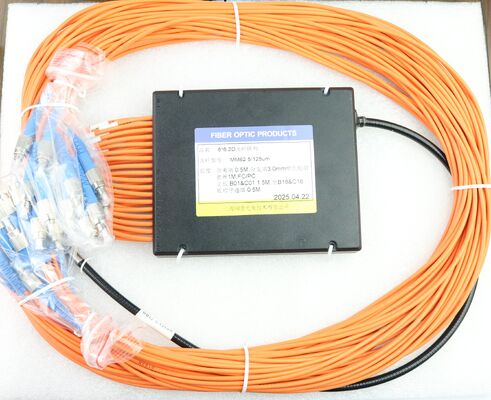

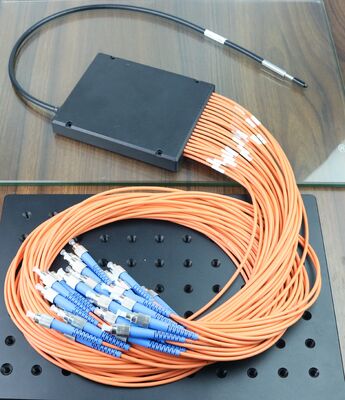

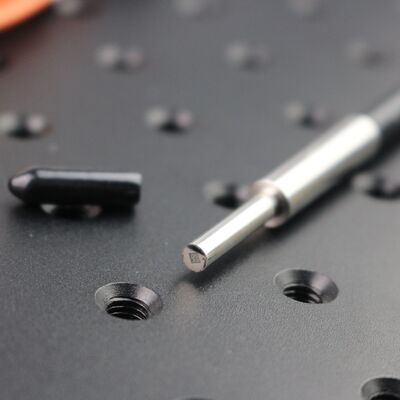

6x6 Vierkant 2D FA MM 62.5/125um Fiber Array met gepantserde buisvezeluitlijning
Productdetails
| Wavelength (nm) | 200~1800 | Bedrijfsbandbreedte (nm) | ±15 |
|---|---|---|---|
| Invoegverlies (DB) | ≤ 0,5 (type 0,4) | PDL (dB) | ≤ 0.05 |
| Vermogen (mW) | ≤300 | Herhaalbaarheid (dB) | ≤ ± 0.05 |
| Fiber type | Various single-mode/multi-mode, polarization-maintaining, and double-clad fibers are available. | NA | 0.12/0.22 |
| Afzwakking van een enkelvezel | 1 dB/m | Kanaalopbrengst | ≥99% |
Productomschrijving
6x6 Vierkante 2D FA MM 62.5/125um Fiber Array met gepantserde buis
De 6x6 tweedimensionale fiber array is een zeer nauwkeurige, meerkanaals optische component bestaande uit 36 vezels gerangschikt in een 6-rijen bij 6-kolommen configuratie. Meestal vervaardigd met behulp van silicium-gebaseerde V-groef of fotolithografietechnieken, wordt het gebruikt in optische communicatie, sensoren en laserverwerkingstoepassingen om precieze vezelpositionering, koppeling, splitsing en combinatie te bereiken. De kritische kenmerken zijn onder meer kern-tot-kern afstandsaccuraatheid, consistentie en lage overspraak.
Kenmerk:
*Hoge precisie positionering: Gebruikt precisie bewerkte silicium substraten (vezel positioneringssubstraten) om micron-niveau vezeluitlijning te bereiken door middel van fotolithografie etsen of V-groef technologie.
*Hoge consistentie: Silicium-gebaseerde technologie elimineert cumulatieve fouten van mechanisch snijden, waardoor consistente vezelpositionering wordt gegarandeerd.
*Lage overspraak: Nauwkeurige afstandscontrole garandeert optische signaal isolatie tussen kanalen.
*Veelzijdigheid: Maakt array koppeling van vezels mogelijk, lijn-naar-array conversie (bijv. het omzetten van een vlakke array naar een lijn array), en transmissie/ontvangst functionaliteit.
*Maatwerk: Kernafstand (afstand tussen vezelcentra) varieert van tientallen micrometers tot enkele millimeters, met kanaalaantallen op maat gemaakt om aan diverse toepassingsvereisten te voldoen.
Toepassing:
*Hoge-snelheid optische modules: Gebruikt in optische transceivers voor meerkanaals elektro-optische conversie en optische padkoppeling.
*WDM-systemen: Toegepast in wavelength division multiplexer (WDM/WSS) modules voor optische signaalcombinatie en -splitsing.
*Vezeloptische sensoren: Constructie van high-density sensor arrays.
*Laser arrays: Maakt precieze positionering en controle van meerdere laserstralen mogelijk.
Specificaties:
| Item |
Indicator |
|
Sorteermethode |
Lineair, vierkant, cirkelvormig, parabolisch, compact en verspreid, aanpasbaar |
|
Periode van rangschikking (μm) |
70 |
| Vezeldiameter (μm) | 50 |
| Vezeltype |
Diverse single-mode/multi-mode, polarisatie-behoudende en dubbel-gecoate vezels zijn beschikbaar. |
|
Cyclusafwijking (μm) |
±1 |
|
Vezelpositieafwijking (μm) |
±1 |
|
Cumulatieve fout |
0 |
|
Transmissie |
≥90% |
|
Toepasbare Bandbreedte (nm) |
200~1800 |
|
Numerieke Apertuur (NA) |
0.12/0.22 |
