4502400m SM MM PM glasvezelreflectoren
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Golflengte (nm) | 350 ~ 5000 nm | Type connector | FC/APC FC/UPC |
|---|---|---|---|
| IL | <0> | Maximale optische kracht | 500 MW |
| Vezeltype | Single-mode, polarisatiebehoudende, fotonische kristalvezel, enz. | Maximaal lichtvermogen (MW) | 300 |
| Numerieke opening na | 0.12 |
Productomschrijving
Collimator/coupler voor het eindvlak van de vezels van 350 tot 5000 nm
Fiber Bragg Grating Reflectors zijn ontworpen om licht terug te reflecteren door de vezels wanneer het via connectoren binnenkomt.Deze componenten kunnen worden gebruikt om glasvezelinterferometers te maken of om glasvezellasers met een laag vermogen te bouwenZij zijn bijzonder geschikt voor het nauwkeurig meten van de specificaties van de achteruitstraling in zenders, versterkers en andere optische apparaten.

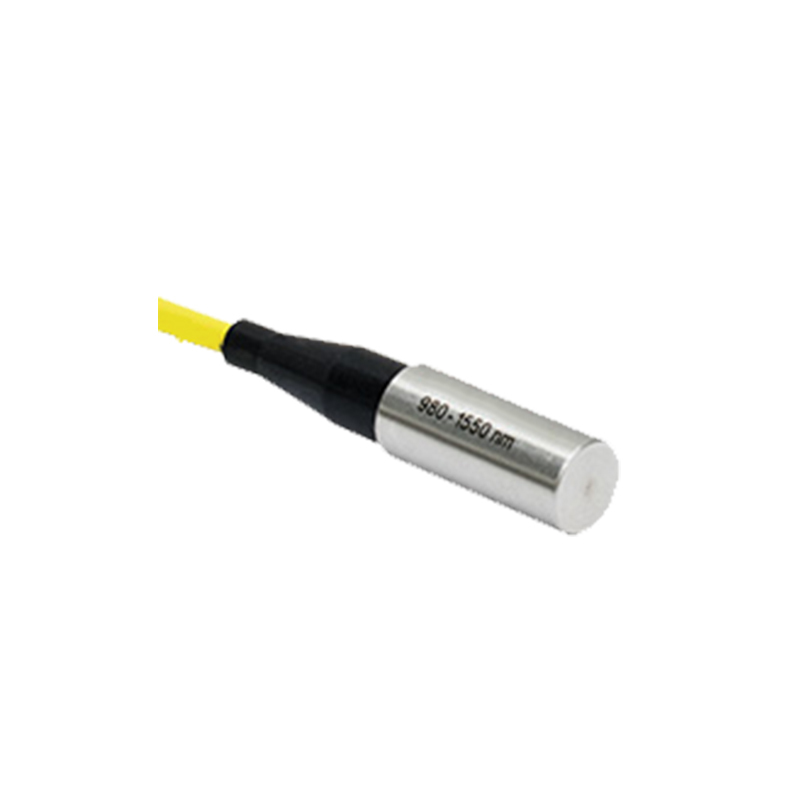

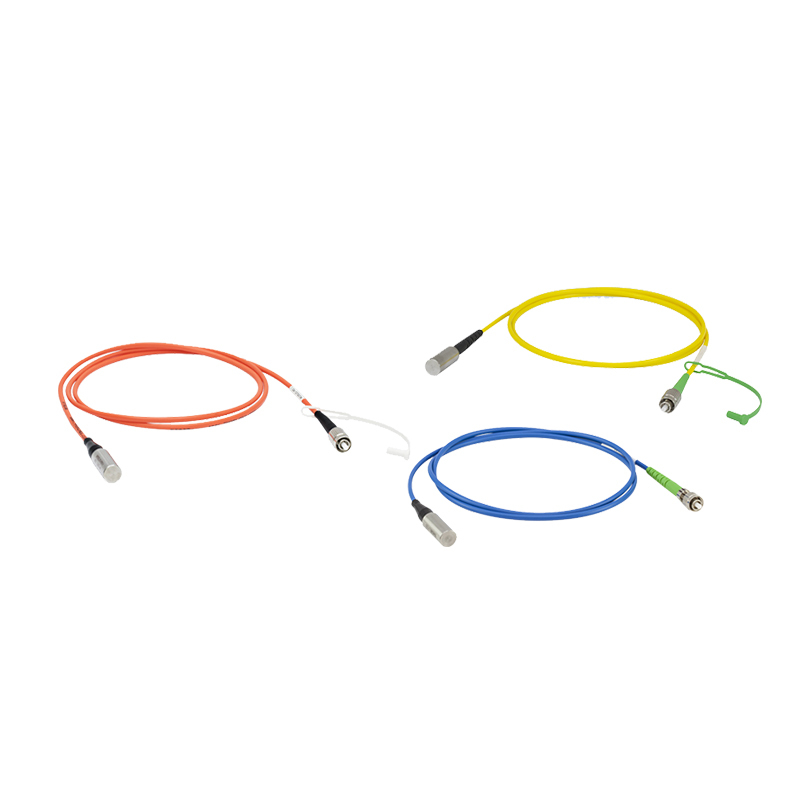

Onze glasvezel-terugkeerers zijn verkrijgbaar in single-mode (SM), polarisatiebehoudende (PM) en multimode (MM) glasvezelvarianten.De vezelferrule is voorzien van een beschermende, zilver gecoate laag die een gemiddelde reflectiviteit van ≥ 97 oplevertHet is ingeklemd in een φ9,8 mm (0,39 inch) roestvrijstalen behuizing, het eind van de ferrule wordt aangesloten op een 2.0 mm smalle-pin connector (FC/PC,met SM/PM/MM-vezels compatibel) of een FC/APC-connector (met SM/PM-vezels compatibel)Voor PM-vezels is de smalle pin precies uitgelijnd met de langzame as van de vezel.
Gebeurtenis:
- SM-, PM- of MM-vezelreflectoren
- Een zilveren film met een beschermende laag aan het ene uiteinde
- Van 450 nm tot de bovengrens van de glasvezelgolflengte, Ravg ≥ 97,5%
- Verkrijgbaar in versies met 2,0 mm smalle FC/PC of FC/APC
- Geschikt voor lasers met een maximumvermogen van 300 mW
- Een draad van een meter lang.
Toepassing:
- met een vermogen van niet meer dan 50 W
- glasvezelversterker
- Verstelbare reflector
Specificatie:
| project | metrische | |||
| Type van de glasvezel | SM600 | 780 pk | SM980-5.8-125 | SMF-28 Ultra |
| golflengte dekking (nm) | 630 ¢ 780 | 780 ¢ 970 | 980 ¢1550 | 1260 ¢ 1625 |
| Modulatievelddiameter MFD (μm) | 3.6?? 5.3@633nm | 5.0±0,5@850 nm | 5.3·6.4@980nm |
9.2±0.4@1310nm 10.4±0.5@1550 nm |
| Invoegverlies Type (dB) | 4 | 3 | 2 | 0.6 |
| de diameter van de bekleding (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125 ± 0.7 |
| Bewerkingsdiameter (μm) | 245 ± 15 | 245 ± 15 | 245 ± 15 | 242 ± 5 |
| numerieke opening NA | 0.10 ‰ 0.14 | 0.13 | 0.130.15 | 0.14 |
| Type aansluiting | FC/PC of FC/APC | |||
| Maximaal lichtvermogen (mW) | 300 | |||
| Staartvezellengte (m) | 1 | |||
polarisatie die de optische vezels behoudt
| project | metrische | |||
| Type van de glasvezel | PM630-HP | PM780-HP | PM980-XP | PM1550-XP |
| golflengte dekking (nm) | 620 ¢ 850 | 770 ¢1100 | 9701550 | 1440 ¢ 1625 |
| Modulatievelddiameter MFD (μm) | 4.5±0.5@630 nm | 5.3±1.0@850 nm | 6.6±0.5@980 nm | 10.1±0.4@1550nm |
| Invoegverlies Max. (dB) | 2.4 | 2.0 | 1.4 | 1.0 |
| Minimale lichtextinctieverhouding (dB) | 18 | 18 | 22 | 22 |
| de diameter van de bekleding (μm) | 125 ± 2 | 125 ± 2 | 125 ± 1 | 125 ± 2 |
| Bewerkingsdiameter (μm) | 245 ± 15 | |||
| numerieke opening NA | 0.12 | |||
| Type aansluiting | FC/PC of FC/APC | |||
| Maximaal lichtvermogen (mW) | 300 | |||
Multimode vezels
| project | metrische |
| Type van de glasvezel | FG105LCA |
| golflengte dekking (nm) | 400 ¢ 2400 |
| Fiberdiameter (μm) | 105+1/-3 |
| de diameter van de bekleding (μm) | 125+1/-2 |
| Bewerkingsdiameter (μm) | 250 ± 10 |
| numerieke opening NA | 0.22±0.02 |
| Type aansluiting | FC/PC |
| Maximaal lichtvermogen (mW) | 300 |
| Staartvezellengte (m) | 1 |
