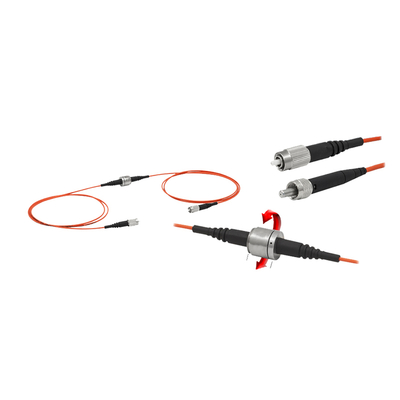

400nm ∼ 2200nm Multimode glasvezel roterende gewrichtspatch kabel FC PC connector
Productdetails
| Garantie | 1 jaar | Duurzaamheid | Hoog |
|---|---|---|---|
| Vezeltype | φ200 ± 5 | Glasvezelverbindingspoets | UPC/UPC |
| Type vezelconnector | FC, SMA | Buistype | 3.0mm (0.9mm, 6.0mm Optioneel) |
| Invoegverlies | ≤0,3dB | Retournelverlies | ≥35db |
| Numerieke opening na | 0,39 | Golflengte dekking （nm） | 400 ～ 2200 |
Productomschrijving
Specificaties

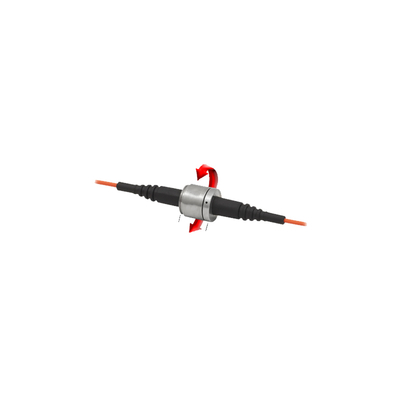

De MM-vezel rotatieverbindingsspringer is een complete oplossing voor experimenten waarbij roterende optische connectoren nodig zijn.Het ingebouwde draaiknop laat optische kabels die aan de roterende sectie zijn verbonden vrij draaien terwijl andere kabels stilstaanIn vergelijking met oplossingen met afzonderlijke roterende verbindingen en springers, is het gebruik van een vervorming van de splijtstof met een vervorming van de splijtstof met een vervorming van de splijtstof met een vervorming van de splijtstof met een vervorming van de splijtstof met een vervorming van de splijtstof.het lensvrij ontwerp zorgt voor een lager invoegverlies en minimaliseert rotatieversnellingsvariatiesDeze nauwkeurig ontworpen roterende gewrichten zijn voorzien van verzegelde lagers voor een soepele rotatie, waardoor een lange levensduur en een lage vibratie van de signaalintensiviteit tijdens de werking worden gewaarborgd.De springers maken gebruik van φ200μm of φ400μm vezelkernen met een numerieke diafragma (NA) van 0.39Elk apparaat bevat twee beschermende deksels om te voorkomen dat stof en verontreinigende stoffen het eind van de ferrule binnendringen.
Kenmerken
De scharnierende rotatieverbinding voorkomt schade aan de glasvezel tijdens de draaiing
De rotatie is extreem soepel.
Parameter
| project | metrische | ||
| model | RJPF2 | RJPF4 | RJPS4 |

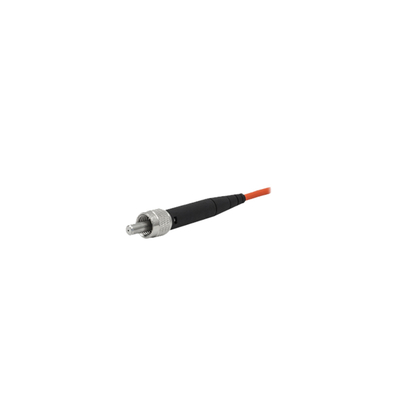

| Type aansluiting | FC/PC | SMA | |
| Fiberdiameter (μm) | φ200±5 | φ400±8 | |
| de diameter van de bekleding (μm) | φ225±5 | φ425±10 | |
| Bewerkingsdiameter (μm) | φ500±30 | φ730±30 | |
| Maximale verplaatsing van de vezelkern (μm) | 5 | 7 | |
| Korte/lange buigradius (mm) | 21/42 | 43/86 | |
| numerieke opening NA | 0.39 | ||
| golflengte dekking (nm) | 400 ¥2200 | ||

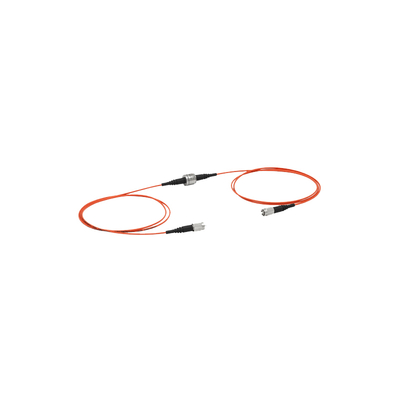

| Lengte van de staartvezel | Elke zijde is 1 m. | ||
| Inkapselgrootte (mm) | φ2 | ||
| Verlies bij het inbrengen van het draaiend hoofd (dB) | < 2,0 ((overdrachtspercentage> 63%) | ||
| Rotatieprocesverlies (dB) | ±0,4 (transmissiepercentage ±8%) | ||
| Startmoment (N·m) | < 0,01 (typische waarde < 150 μN·m) | ||
| Maximaal toerental per minuut. | 10000 | ||
| Levenscyclus (miljard rondes) | 2 ¢ 4 | ||
| werktemperatuur (°C) | < 50 | ||
Toepassingen:
Gebouwverbindingen (campus LAN)
verbindingsoort in optische distributie- en einddozen
Stamlijnen rechtstreeks naar de telecommunicatie kast
Kruisverbinding in de buitenkas
Distributieverbinding in centraal kantoor ODF / MDF
Plasterplaten van glasvezel in communicatiekamers
Verbindingen tussen elektronische internetapparatuur (SFP-module, Switch, OLT, ONU, enz.), optische apparatuur voor kabel-tv (zender, EDFA, knooppunt, enz.) en glasvezelpatchpanelen
