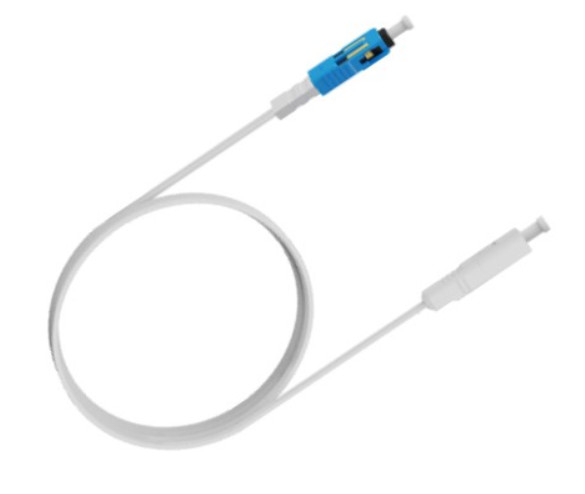

Indoor Field Optical Hybrid Cable (XC/UPC) ruggengraatvezel
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Connector Type | Indoor Field Optical Hybrid Cable (XC/UPC) | Fiber | G.657A2 ,1core |
|---|---|---|---|
| Insertion Loss | ≤ 0.50 dB | Return Loss | ≥ 45 dB |
| Contact protection filler | Optical Silicone Grease | Assembly time | ≤1 min |
| Material | woven copper,7X0.16 mm/26 AWGX2 | Lead spacing | 1.50±0.03 mm (Key size) |
Productomschrijving
Overzicht
Een hybride optische kabel voor binneninrichtingen is een hybride kabel met geïntegreerde koperdraden voor glasvezel- en stroomoverdracht, die geschikt is voor de bekabeling van binnenleidingen,Scenario's voor op-site glasvezelverbinding en stroomvoorziening voor eindapparatuur.
Het is geschikt voor indoor geleiding bedrading, terminale apparatuur op locatie glasvezelverbinding en stroomvoorziening scenario's, het verstrekken van gegevensoverdracht en apparatuur remote power supply functies.
Kenmerken en voordelen
●Optische en elektrische integratie, om tegelijkertijd gegevensoverdracht en een afstandsstroomvoorziening van de apparatuur mogelijk te maken
●Een soortgelijke draad kan ter plaatse worden aangesloten, gesplitst en afgesloten
●Fabrieksfabrieks- of veldcontacte XC/UPC-opto-elektronische connector
●Bovenste buigprestaties en goede flexibiliteit, makkelijk te bouwen.
Structuur
Toepassingen
Optische hybride kabel doorsnede: sleutelgrootte draadverdeling 1,50 ± 0,03 mm
Specificaties
| Installatieomgeving | Inrichting |
| Haven | voorgeassembleerde XC/UPC-opto-elektronische connectoren met dubbel einde |
| Werktemperatuur | -10 °C~+60 °C |
| Werkvochtigheid | 0% ∼95% ((+40 °C) |
| Bergingstemperatuur | -15 °C tot +60 °C |
| Nominale werkspanning (DC) | 48 tot en met 56 V |
| Nominale werkstroom (DC) | 0.25 A |
| Maximale afstand van de lading | Wanneer de lengte van de ruggengraat-hybride glasvezelkabel 20 m bedraagt, kan de vertakte glasvezelhybride kabel maximaal 80 m ondersteunen. Wanneer de lengte van de hybride kabel van de ruggengraat 2 m bedraagt, draagt de hybride kabel van de tak tot 150 m. |
| Vlamvertragend gehalte | UL94-VO |
Dimensionele beschrijving van de hybride optische kabel voor binnenruimte
| Zuivel | Zuivel | G.657A2, 1 kern |
| opto-elektronica | materiaal | van geweven koper,7X0,16 mm/26 AWGX2 |
| Loodafstand | 1.50±0,03 mm (sleutelgrootte) | |
| met een breedte van niet meer dan 50 mm | materiaal | Wit: Halogeenvrij met weinig rook / onzichtbaar: PVC |
| contour | 1.5 mm × 3.0 mm | |
| Optische hybride kabel verbindingslengte | 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Support aanpassing | |
Optische en mechanische eigenschappen van de connector
| Type aansluiting | Doppel-einde XC/UPC hybride optische kabelconnectoren |
| Grootte ((H×W×D) | 6.5 mm × 6 mm × 27 mm |
| verlies van invoeging | ≤ 0,50 dB |
| rendementverlies | ≥ 50 dB |
| rekbaar | 50 N |
| Aantal invoegingen en verwijderingen | 50 keer |
