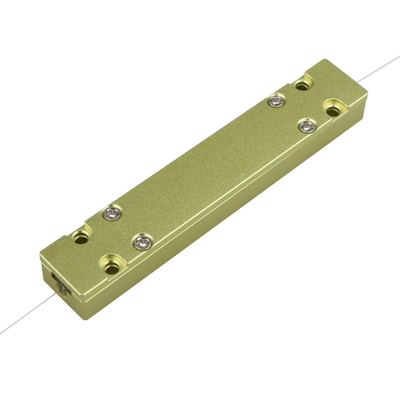

Compact Isolator Polarisatiestraal Combiner/Splitter IPBC/IPBS-serie voor High Power Laser-toepassingen

  • Compact Isolator Polarization Beam Combiner/Splitter IPBC/IPBS Series for High Power Laser Applications
  • Compact Isolator Polarization Beam Combiner/Splitter IPBC/IPBS Series for High Power Laser Applications
  • Compact Isolator Polarization Beam Combiner/Splitter IPBC/IPBS Series for High Power Laser Applications
  • Compact Isolator Polarization Beam Combiner/Splitter IPBC/IPBS Series for High Power Laser Applications
Plaats van herkomst China
Merknaam YOGEL
Certificering ISO9000
Min. bestelaantal 1
Prijs negotiate
Verpakking Details Karton doos
Betalingscondities L/C, D/A, T/T, Western Union, MoneyGram
Levering vermogen 100 stuks per maand
Productdetails
Centrale golflengte (Ac) 1310, 1480,1550 Operationeel golflengtebereik λc±20
Typ.Invoegverlies 0.45 dB Max.Invoegverlies 0,7 dB
Laat een bericht achter
Productomschrijving
Isolatorpolarisatiestraalcombinator/splitter (IPBC/IPBS-serie)


Beschrijving

De Isolator Polarization Beam Combiner/Splitter is een compact apparaat dat zowel het combineren van de polarisatiestraal als de optische isolatie in één geïntegreerd onderdeel biedt.De meest voorkomende toepassing is het combineren van het licht van twee pomplasers in één enkele vezel om het pompvermogen in EDFA of Raman Versterker te verdubbelenIPBC/IPBS heeft een extreem laag insetverlies en kan de prestaties van de versterker verbeteren.


Gebeurtenis:


Toepassing:

* lasersweis, snijwerk
* Atmosferische spectrometrie
* laserreiniging
* High Power Laser Flexible Delivery (Flexibel leveren met een hoog vermogen)



Specificatie:

Parameter Eenheid Eensaag Dualstage
Centrale golflengte (Ac) nm 1310,1480 1550

Operationeel golflengtebereik		 nm λc±20
Typ.Invoegverlies dB 0.45 0.55
Max.Invoegverlies dB 0.7 0.8
Min.isolatie dB 20 42
Min.Extinction ratio ((alleen voor splitter) dB 20 20
Min.Return verlies dB 50
Richtlijnen dB 50
Max.Optisch vermogen (continuous wave) mW 500
Vlakken   PM Panda-vezel voor haven 1&2, SMF-28 of PM Panda-vezel voor haven 3
Max.Trekbelasting N 5
Werktemperatuur °C -5 tot +70
Bergingstemperatuur °C °C -40 tot +85

"IL is 0,3 dB hoger,RL is 5 dB lager en ER is 2 dB lager voor elke toegevoegde aansluiting.De aansluittoets is uitgelijnd op de langzame as.

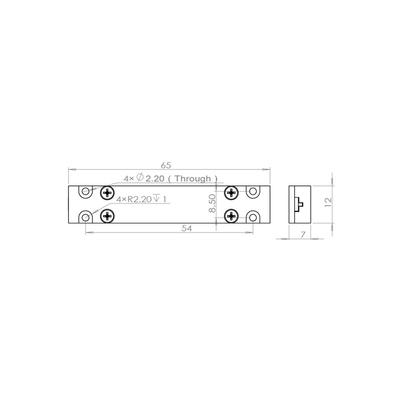

Verpakking

Compact Isolator Polarisatiestraal Combiner/Splitter IPBC/IPBS-serie voor High Power Laser-toepassingen 0



IPBC-①-②②-③-④-⑤-⑥ IPBS-①-②②-③-④-⑤-⑥
①Stage ②②:Golflengte③Type aansluiting:
31-1310 nm 1-FC/UPC
48-1480 nm 2-FCIAPC
55-1550 nm 3-SC/UPC
SS-Specificeer4-SC/APC		 ④Vliesjas.
1-eenvoudige fase B-250μm Pandavezel
2-DualStage L-900 μm losse buis
  S-Specificeer
⑤:vezeltype voor poort 3 N-Geen
S-Specificeer		 ⑥:Langte van de vezels
1-SMF-28 vezels   Q-0,75m
2 langzame as 45° naar poort 1 S-Specificeer
3-SlowAxis uitgelijnd op poort 1
S-Specificeer
