Multicore-vezelfouten De ideale oplossing voor hoogdichte vezelverbindingen
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Aantal Kernen | 7 | Vlakken | Eenmodus |
|---|---|---|---|
| Productmodel | MCF-7-FC-1M | Kabeldiameter | 3,0 mm |
| Verlies van opbrengst | > 50 dB | Kleur van de connector | blauw |
| Type aansluiting | FC/UPC | Materiaal voor jassen | LSZH |
| verlies van invoeging | <0> | Fanoutlengte | 1 meter |
| Werktemperatuur | -40°C tot +85°C | Fiberdiameter | 9/125 μm |
| Productsoort | Glasvezelkabels | Kleur van de kabel | geel |
Productomschrijving

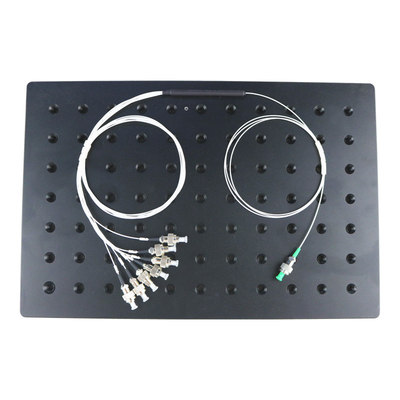

Multicore Fiber Fanouts
Multicore Fiber (MCF) fan-outs bieden de mogelijkheid om signalen van en naar
individuele vezelkernen
Toepassing:
● 2D-buigsensoren
● Optische versterker van de volgende generatie
● Actieve optische kabels (AOC's)
● Onderwaartse detectie bij olie-exploratie
● Fotonische geïntegreerde schakelingen
● Bewaking van pijpleidingen
● Distribueerde sensoren
Specificaties:
| Parameter | FAN-4C | FAN-7C | |
| MCF-vezeltype | Fiberkern SM-4C1500 ((8.0/125) |
Fibercore SM-7C1250 ((5.2/125) | Fiberkern SM-7C1500 ((6.1/125) |
Operatiegolflengte |
1520-1650 nm | 1310 nm | 1520-1650 nm |
| Afsnijgolflengte | 1300-1500 nm | 1190-1310 nm | 1300-1500 nm |
| Numerieke opening | 0.14-0.17 | 0.2-0.22 | |
Modusvelddiameter |
7.4-8.5@1550nm |
4.8-5.6@1310nm |
5.7-6.5@1550nm |
| Kern-naar-kern-spacing | 50 | 35 | |
| Alleenstaande Fanouts Invoegingsverlies |
1 (typisch) | 1-2 (typisch) | 1 (typisch) |
| Fanoutparen Invoegingsverlies |
≤ 2 dB | ≤ 3,8 dB | ≤ 2,8 dB |
| Overstroom (dB) | > 45 dB |
||
Terugkeerverlies |
> 55 dB |
||

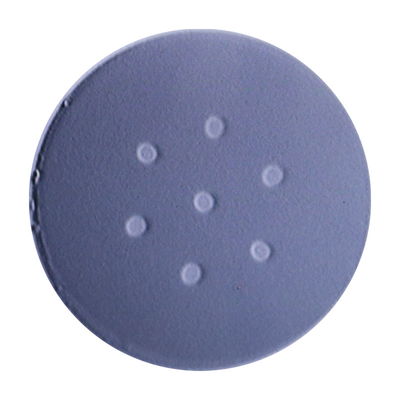

| Kernconfiguratie | Vierkant | Hexagon plus centrale kern | |
Type enkelmodusvezel |
Corning SMF28 Ultra vezels | ||
| MCF-vezellengte | 1+/-0,05 m | ||
| SMF-vezellengte | 1+/-0,05 m | ||
| Pigtail type | 0.9mm losse buis, MCF: Zwart, SMF: Wit | ||
| Afmetingen van het pakket | 60 x 7 x 4 mm | ||
| Werktemperatuur ((C) | 0-75°C | ||
Connectorisatie |
Eén kern:Geen,FC/PC,FCIAPC,LC/PC,LCIAPC,SC/PC,SCIAPC Ailtinara ·NIanA CC/D /narrAIAT laIAAIO |
||
