Optimaliseer PM-vezel-uitlijning voor verschillende toepassingen met PER-testers
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Meetbereik | 0-100% | Minimaliseer het verlies van invoeging | < 2,0 dB |
|---|---|---|---|
| Gekalibreerde golflengten | 1310/1490/1550/1625 nm | Stroombron | Batterij |
| Bergingstemperatuur | 10-50°C | Fibermodel | 9/125um SM |
| Materiaal | plastic | Gewicht | 50 g |
| Werktemperatuur | 0-40°C | golflengte | 1260 tot en met 1650 nm |
| Afbeeldingstype | LCD | optische schakelaar | FC/pc |
Productomschrijving

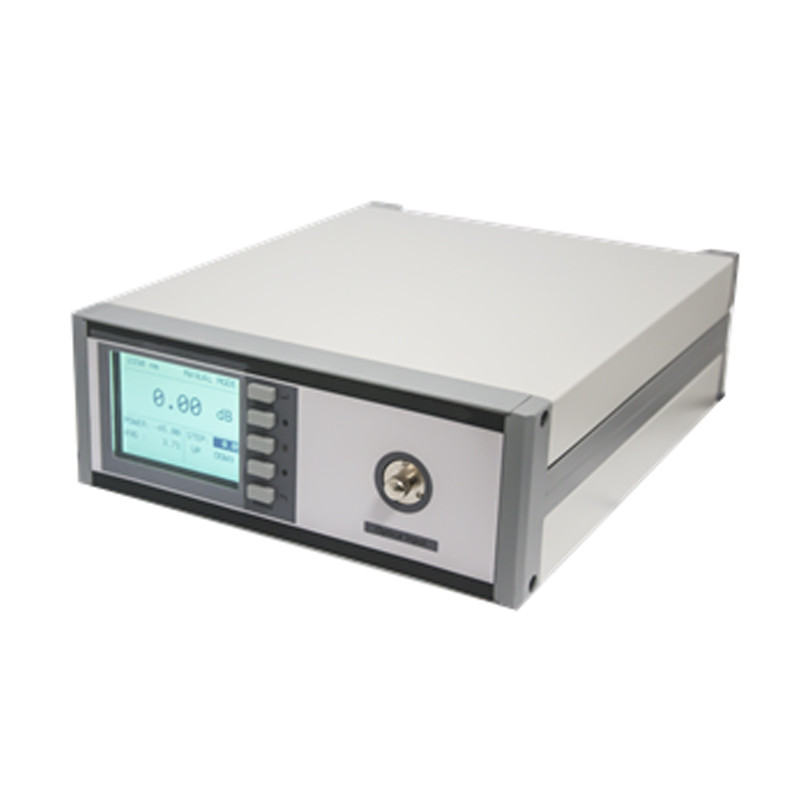

Extinctieverhoudingstester
De benchtop-eenheid gebruikt de roterende polarisatiemethode om de polarisatie-extinctieverhouding (PER) van polarisatiebehoudende (PM) vezels snel en nauwkeurig te meten,die het gemakkelijk maakt om de uitlijning van PM-vezels voor verschillende toepassingen te optimaliseren, zoals het maken van PM-pigtails voor laserdioden, het verbeteren van de koppelingsefficiëntie van lineair gepolariseerd licht naar PM-vezels, het maken van splices voor PM-vezels en fusie-splicing van PM-vezels.

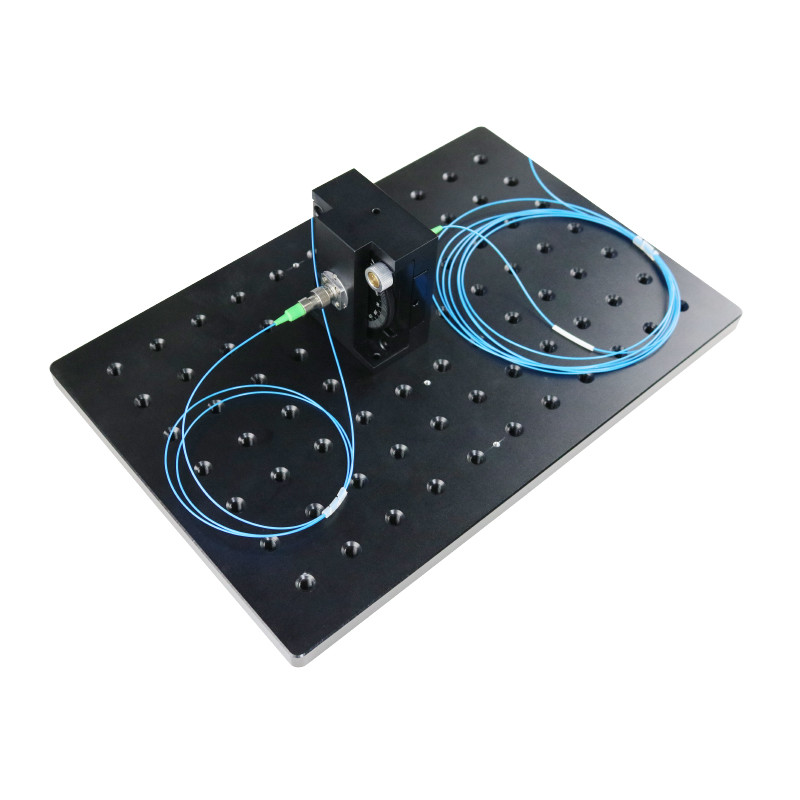

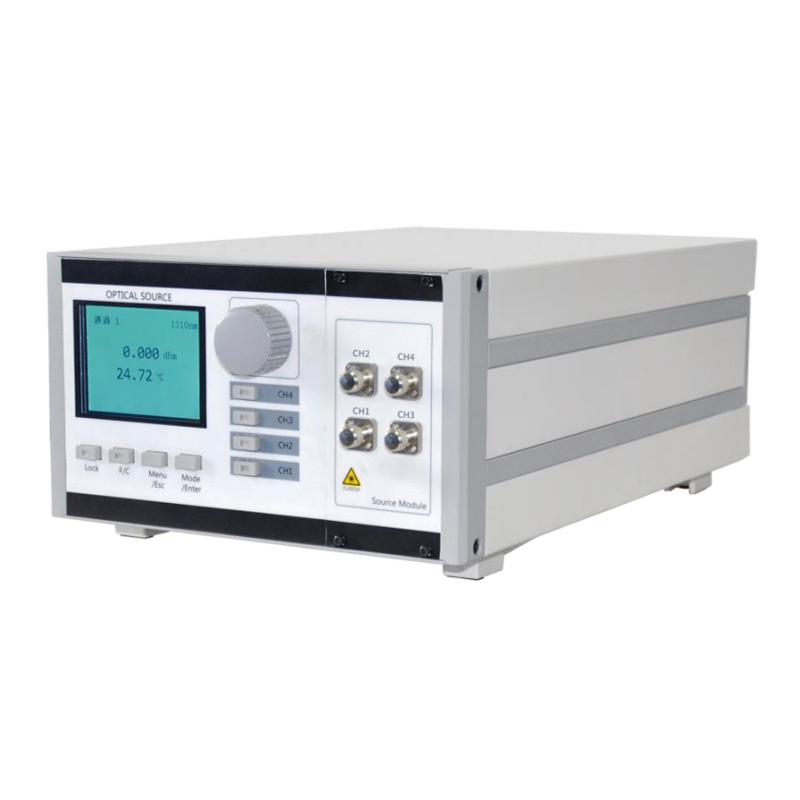

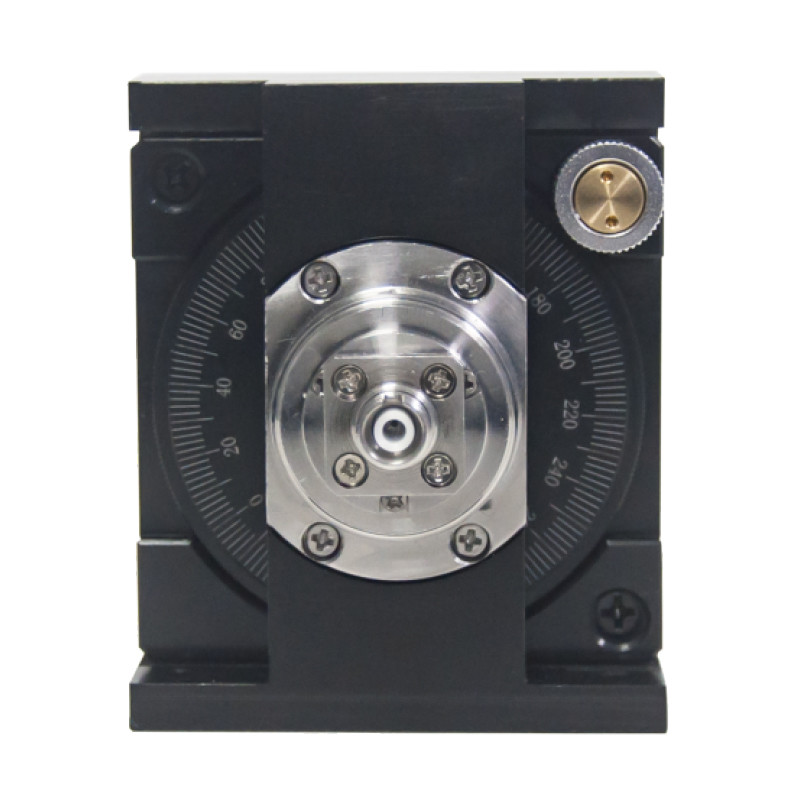

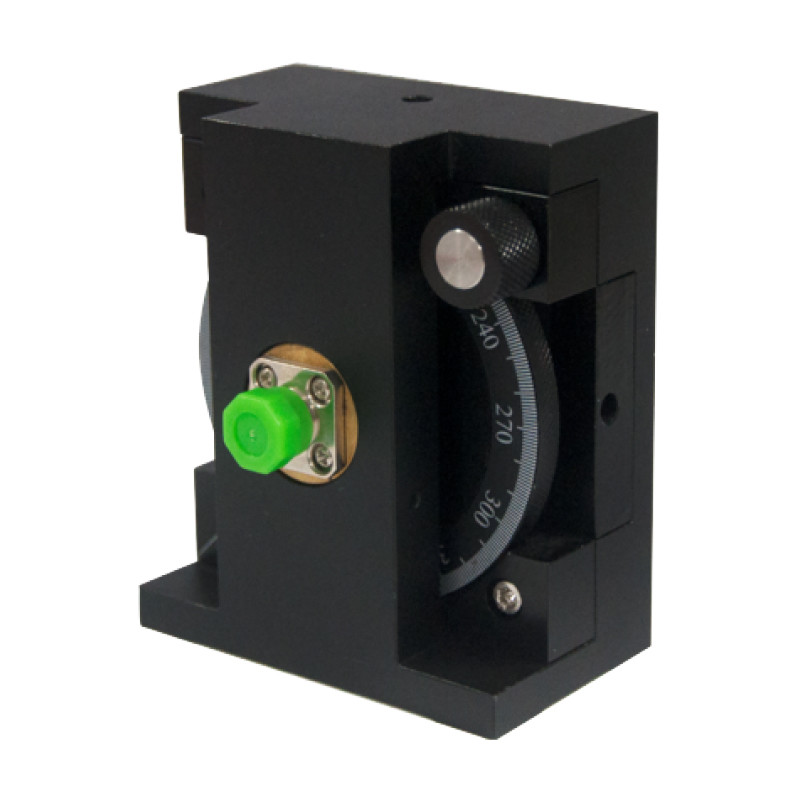

SLD en ASE breedbandlichtbronnen zijn beter geschikt voor gebruik als lichtbronnen voor het uitlijnen van PM-vezels.Dus een polarisator wordt toegevoegd voor de vezelinvoer om lijn-gepolariseerd licht te genererenHet wordt aanbevolen dat de transmissieas van de polarisator loodrecht op de basisplaat is.Als de splice-sleutel is uitgelijnd met de langzame as van de PM-vezel en de splice-sleutel is in verticale richting, dan wordt het licht gekoppeld aan de langzame as van de PM-vezel.
Gebeurtenis:
Hoge uitstervingsgraad
Laag invoegverlies
Hoge stabiliteit en betrouwbaarheid
Laag invoegverlies
Hoge stabiliteit en betrouwbaarheid
Toepassing:
Glasvezel laser
Versterker met glasvezel
Optische sensoren
Optische communicatie via glasvezel
Instrumenten
Versterker met glasvezel
Optische sensoren
Optische communicatie via glasvezel
Instrumenten
Toepassing 1: Vervaardiging van PM-pigtails voor laserdioden Het coherente karakter van het laserlicht moet hierbij in aanmerking worden genomen, aangezien dit kan leiden tot foutieve componenten in de PER-resultaten.Daarom, naast het optimaliseren van de huidige uitstervingsratio,het effect van pseudo-gepolariseerd licht moet worden verminderd door spanningen toe te passen om een conservatieve waarde van ERmin en de optimale rotatierichting van de PM-vezel te bepalen.

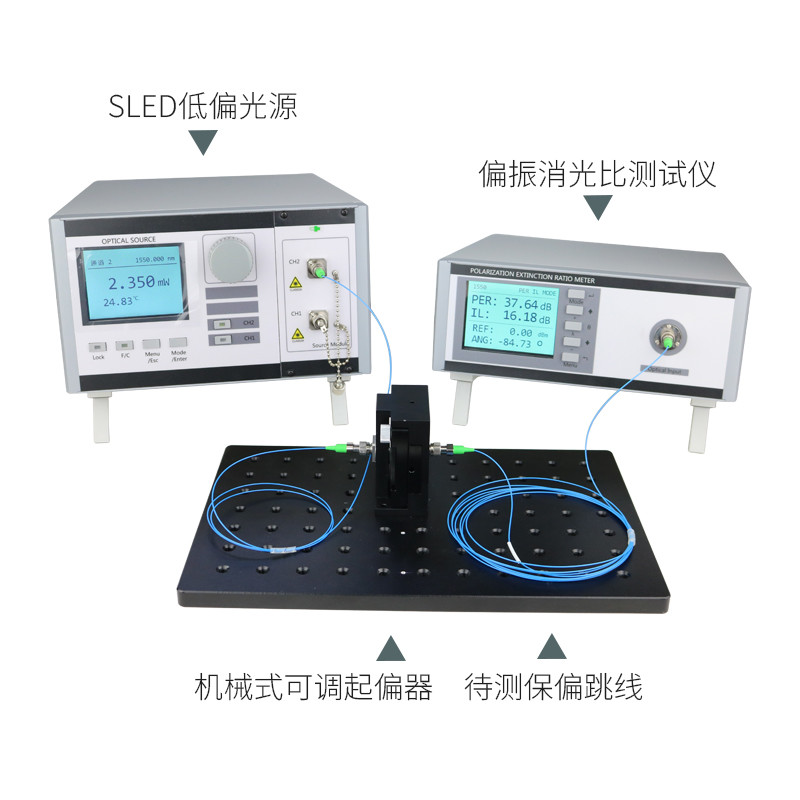

Toepassing 2: Lijnpolariseerd licht en PM-vezelpatchcords uitlijnen Het gebruik van een SLD- of ASE-lichtbron wordt hier aanbevolen en de uitlijningsprocedure is als volgt: 1.Plaats de uitgangsconnector van de PM-vezel in de vezeladapter van de uitstervingsratio tester2. Sluit de input van de FiberBench aan op een SLD-lichtbron en de inputconnector van de PM-vezel aan op de output van de FiberBench.De FiberBench is voorzien van een polarisator, maar de koppeloptica is afhankelijk van de lichtbron, dus deze zijn hier niet vermeld.3Toon de werkelijke noodwaarde in noodstand.4. Draai de vezel totdat de maximale ER-waarde wordt weergegeven.Aligneringslijn Gepolariseerd licht en PM Fiber Patch Cords Het wordt aanbevolen om voor deze toepassing een SLD- of ASE-lichtbron te gebruikenDe uitlijningsprocedure is als volgt: 1. Plaats de uitgangsconnector van de PM-vezel in de vezeladapter van de uitstervingsratio-tester en zet de eenheid aan.Sluit de input van de FiberBench aan op de SLD-lichtbronDe FiberBench is uitgerust met een polarisator, maar de koppeloptica is afhankelijk van de lichtbron.Dus ze staan hier niet vermeld..3Toon de werkelijke noodwaarde in noodstand.4Draai de vezel tot de maximale ER-waarde wordt weergegeven.
