Multi-Channel Rotary Fiber Optic Joint Fiber optic slip Rings

Plaats van herkomst	China
Merknaam	YOGEL
Certificering	ISO9000
Modelnummer	NEE
Min. bestelaantal	1
Prijs	negotiate
Betalingscondities	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen	100 stuks per week

Productdetails

Bandbreedte	± 50 nm	Golflengte	1310/1550 ((SM);850/1310 ((MM))
Invoegverlies (kamertemperatuur)	≤ 4,0 dB	Invoegen verliesschommeling	≤ 2,0 dB
Retournelverlies	≥ 40dB ((SM)	Power Handling	≤ 23 dBm
treksterkte	≤ 12N	Rotatiesnelheid	0 ¢ 300 t/min (hogere snelheden kunnen worden aangepast)

Laat een bericht achter

Productomschrijving

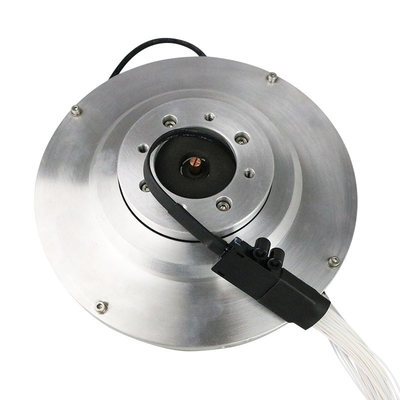

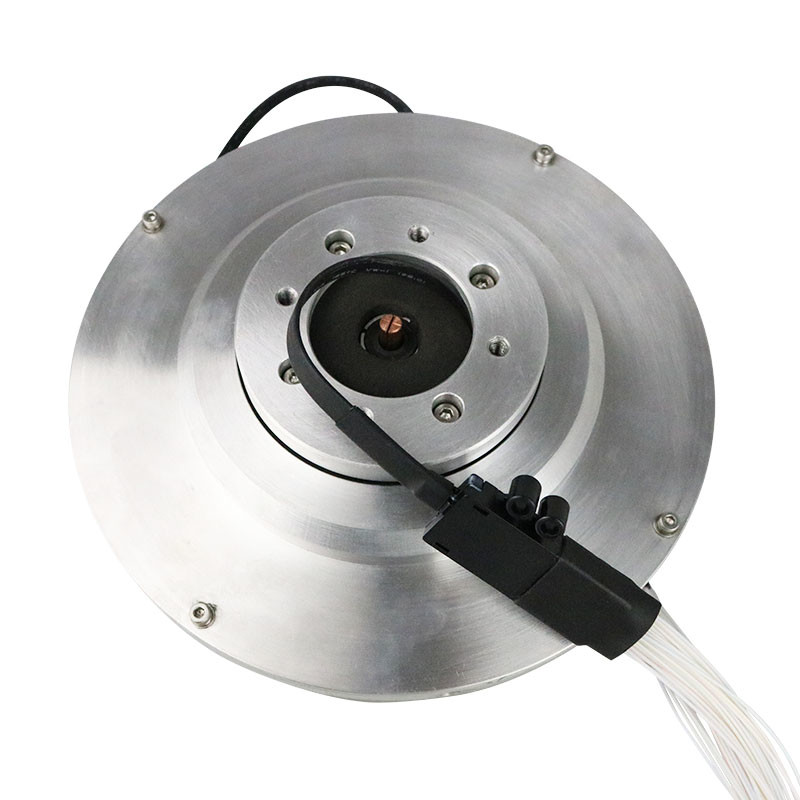

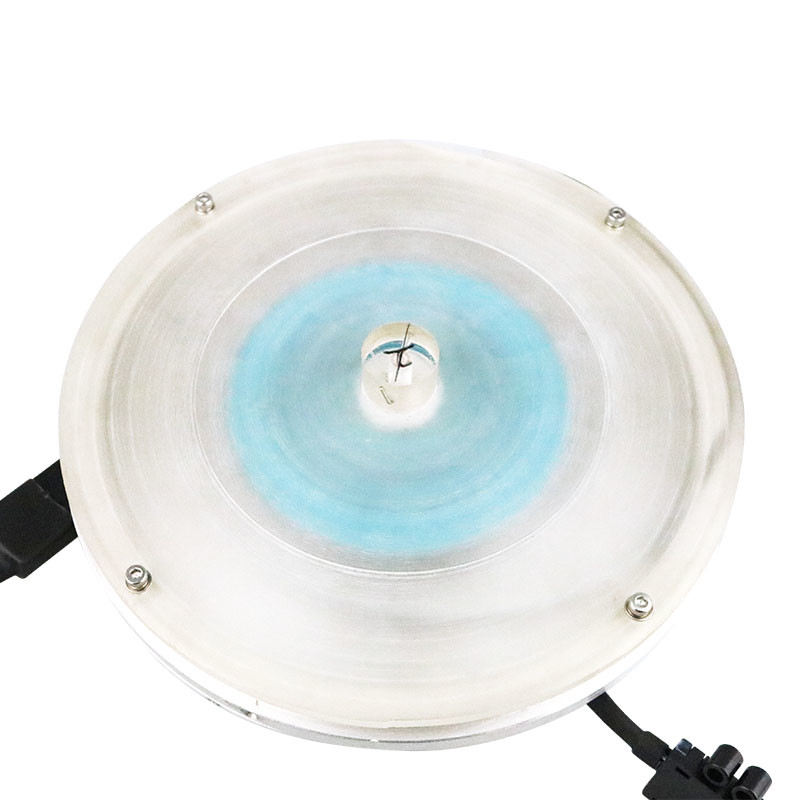

Roterende verbinding met meerkanaal-optische vezels

Inleiding van het product

De FRM-serie is een hoogdichtheidskanalproduct dat kan worden geconfigureerd met hybride vezels met één, meerdere of meerdere modus.

Er zijn producten beschikbaar die bestand zijn tegen omgevingsfactoren zoals schokken, trillingen, hoge en lage temperaturen.

twee uitgebreide modellen, FRMA en FRMB.

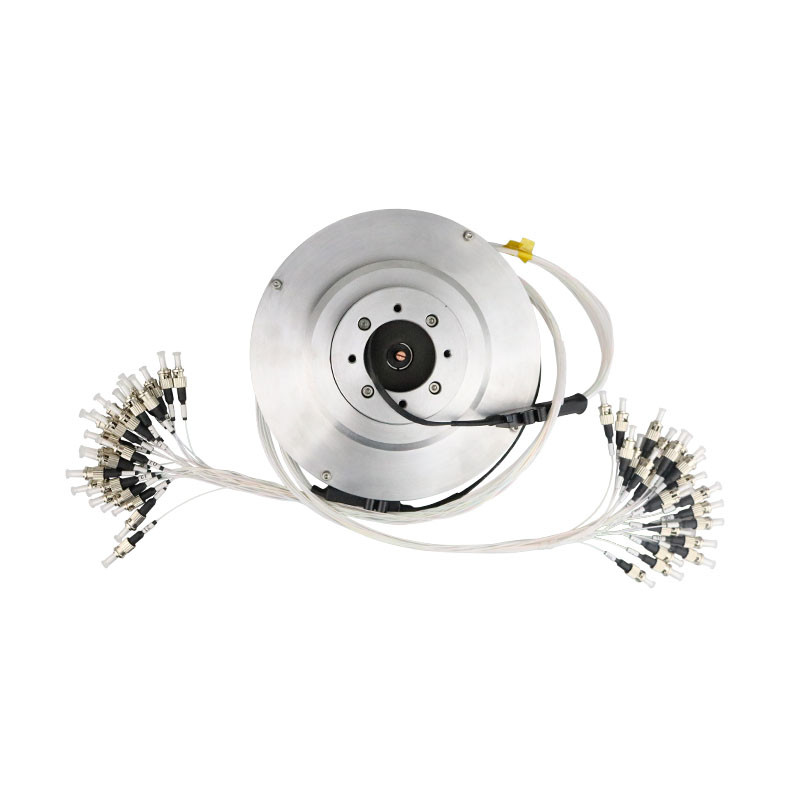

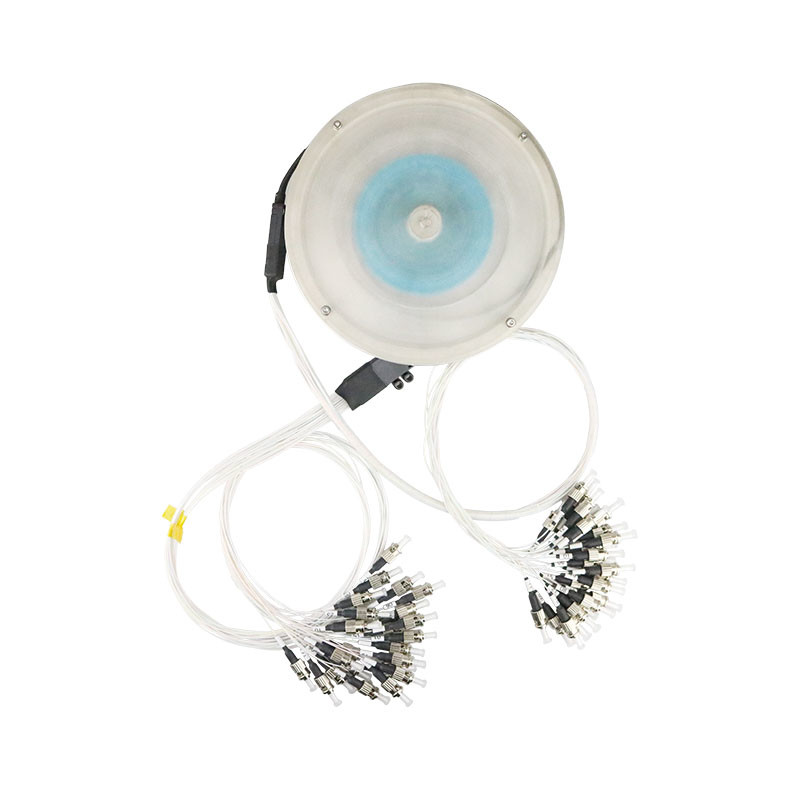

FRMA is voorzien van een staartvezeluitgang en wordt vaak gebruikt voor 8 of meer kanalen, met maximaal 31 kanalen beschikbaar.

FRMB heeft een flenspoort, zonder staartvezel FRM-serie Multi-Channel Fiber Optic Rotary Joint-uitgang en kan worden geconfigureerd met 2 tot 4 kanalen

Hoofdtechnische prestaties

Naam van de indicator	Waarde
Bandbreedte	±50 nm
Waallengte	1310/1550 ((SM);850/1310 ((MM))
Invoegverlies (kamertemperatuur)	≤ 4,0 dB
Invoegverliesschommelingen	≤ 2,0 dB
Terugkeerverlies	≥ 40 dB (SM)
Energiebeheer	≤ 23 dBm
Treksterkte	≤ 12N
Rotatiesnelheid	0 ̊ 300 t/min (hogere snelheden kunnen worden aangepast)
Geschatte levensduur	> 100 miljoen rotaties
Werktemperatuur	-20°C tot 60°C (-40°C tot 85°C optie)
Bergingstemperatuur	-50°C tot 85°C
Gewicht (exclusief staartkabel en connector)	10,6 kg
Vibratie- en slagnorm	GJB150 Land Mobile
Beschermingsklasse	IP54 ((IP65,IP67 optioneel)

FRM1-2-3-4-5-6-7/8

Voorbeeld 1:FRMA6-9/125-1310-1.2m-Φ2.0K-FC/PC;Voorbeeld 2:FRMB4-9/125-1550-FC/PC

1Type model	2Straatsoort	③Werken Waallengte	Staartvezels
A (Type vorkplaat) B ((Type vorkspeld)	25/400 (sparse model) 105/125 ((dicht multimodaal model) 200/220 (dicht multimodaal model) 800/1000 ((dicht multimodaal model)	850 1064 1550	④Staartvezel:lengte 1,2 m,S (opdrachtgever gespecificeerd) ⑤Package:φ0,6mm,φ2mm,φ3mm,K=verzorgd ⑥Type aansluiting: FC,ST,SC,LC,N = geen aansluiting ⑦Endface Type:PC (plat),APC (hoekig)
