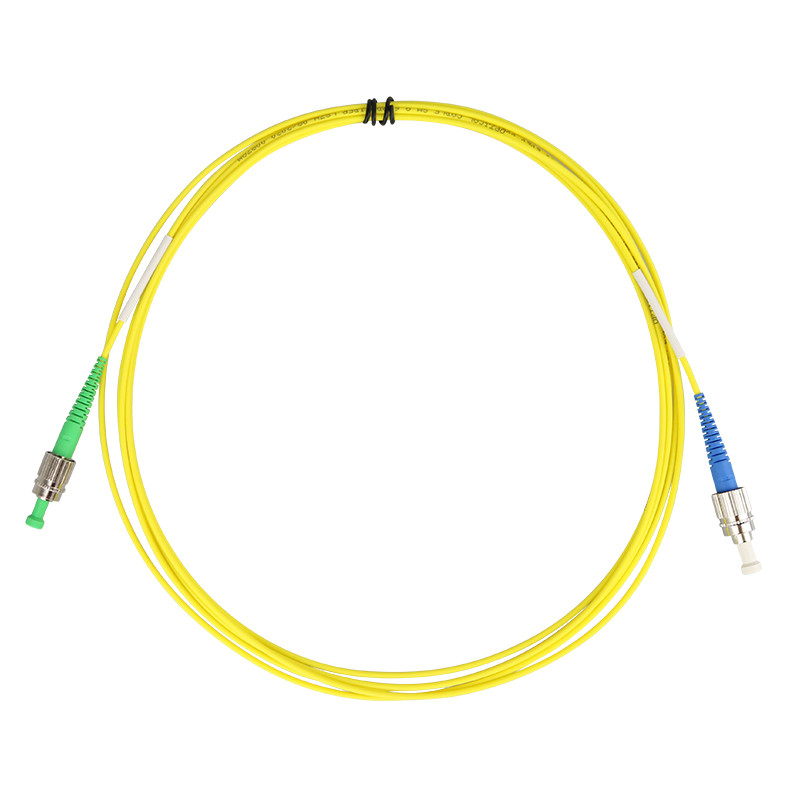

Van de de Verbindingsdradenverwijzing van de kwaliteitsvezel Hoofd de Testassemblage voor Inspectiemeting
Productdetails
| Golflengte | 1310/1550 NM | Type connector | FC/PC of FC/APC (SENKO, SG optioneel) |
|---|---|---|---|
| Invoegverlies | Max. ≤0,10 dB (gemiddeld 0,05 dB) | Retournelverlies | ≤55 dB (UPC), ≤65 dB (APC) |
| Concentriciteit van de vezelkern | 0.5μm | Krommingsstraal | 5~20mm |
| Apex-offset | 30 μm (UPC), 35 μm (APC) | Vezeltype | Corning Ultra SMF-28e+ |
| Buistype | 2,0 mm (0,9 mm, 3,0 mm optioneel) | Kleur | Geel (wit, zwart, oranje optioneel) |
| Kabellengte | 3 meter (Optioneel) |
Productomschrijving
De de Hoofdverbindingsdraden van de kwaliteitsvezel/Assemblage van de Verwijzingstest
voor Inspectiemeting
Beschrijving
De Verbindingsdraden van de verwijzingstest worden aangeboden in een verscheidenheid van combinaties. De schakelaars omvatten Sc, FC, ST, en LC. 3,0 mm, 2,0 mm, 1,6 mm, 1.2mm, en 900μm de simplexkabels in pvc, OFNR, LSZH-jasjes, en G.652D, vezeltypes van G. 657A2 zijn beschikbaar.
Van het de Verbindingsdradengebruik SENKO van de verwijzingstest de schakelaardelen met de beschikbare hoog-rangmetalen kappen. Zij worden gebruikt voor het van verwijzingen voorzien en voor massapproductiemetingen.
Eigenschappen
- Laag toevoegingsverlies & Hoog terugkeerverlies

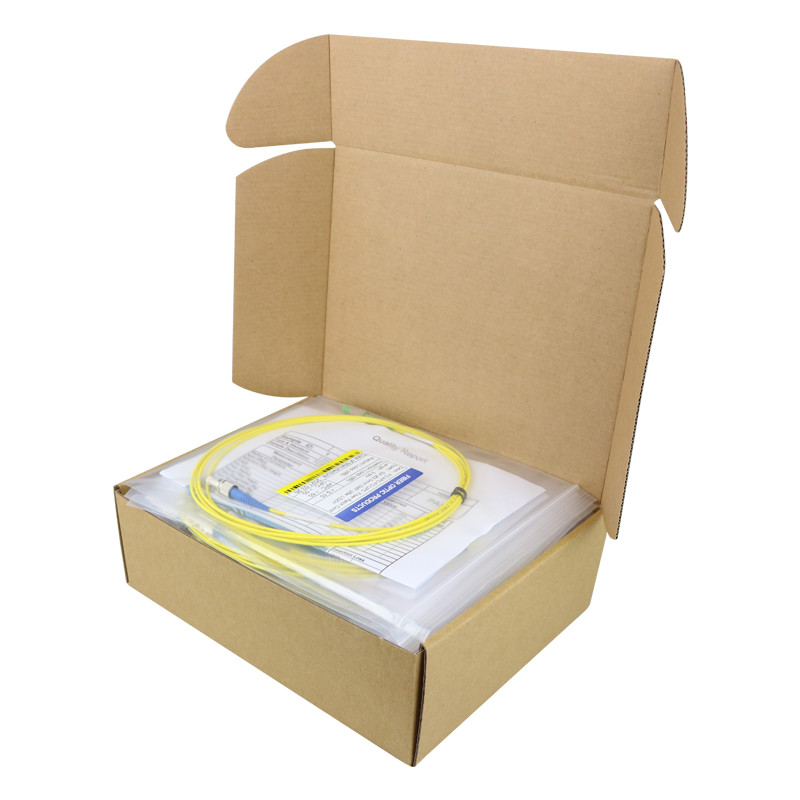

- 100% GA de 3D test met het rapport in het pakket voor verwijzing over
- Het best gebruikt voor inspectie en meting
- De concentriciteit van de vezelkern wordt gemeten bij 100%
- De concentriciteit is gestemd aan de sleutel
Toepassingen
- Als van de verwijzingstest of bescherming verbindingsdraad met OLS, OPM, VFL, OTDR, enz. voor gebied het testen wordt gebruikt die
- Als hoofddieverbindingsdraad met van de benchtoptoevoeging/terugkeer verliesmeetapparaat wordt gebruikt voor kabel-assemblage massapproductiemeting
- Zeer belangrijke de bouwinterconnecties (campuslan)
- De distributie verbindt in het kritieke hoofdkantoor
- Kwaliteitsverband tussen het belangrijke elektronische materiaal van Internet (SFP-module, Schakelaar, OLT, ONU, enz.), het optische materiaal van kabeltelevisie (Zender, EDFA, Knoop, enz.), en de panelen van het vezelflard binnen communicatie kasten
Specificaties
| Punt | Parameter | ||
| Enige Wijzeverbindingsdraad met beperkte verliezen | |||
| UPC | APC | ||
| Testgolflengte | 1310/1550nm | ||
| Toevoegingsverlies | Max. ≤0.10 dB (Ave. 0.05dB) | ||
| Terugkeerverlies | ≤55 dB | ≤65 dB | |
| De Concentriciteit van de vezelkern | 0.5μm | ||
| Straal van Kromming | 5~20mm | ||
| Topcompensatie | 30μm | 35μm | |
| Verrichtingstemperatuur | -40 ~ +80℃ | ||
| Opslagtemperatuur | -40 ~ +85℃ | ||
| Schakelaareind | SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, STU/PC, E2000/UPC, E2000/APC, MU, DIN, SMA, D4 | ||
| Kabeljasje | PVC, OFNR, LSZH | ||
| Kabeldiameter | 3.0mm, 2.0mm, 1.6mm, 1.2mm, 0.9mm | ||
| Vezeltelling | Simplex | ||
| Vezeltype | Enige Wijze: G. 652D, G. 655, G. 657A2, enz. | ||
| Kabellengte | 0.5m, 1m, 2m, 3m, 5m | ||
| Vuurvast | CEI 60794-2-30 | ||
| Volgzame normen | ROHS, CEI, GR.-326 | ||
Ordeinformatie
Schakelaarbeëindigen A - Schakelaarbeëindigen B,
Kabeljasje, Kabeldiameter, Vezeltelling, Vezeltype, kabellengte
Voorbeeld:
FC/UPC-FC/APC,
LSZH, 2.0mm, Simplex, G.652D (SMF-28e), 3 meters
Steekproeven:
| Deel # | ModelNo. | Beschrijving |
| 70749 | Rtj-ufc-afc-Lt.-001-s2-0300 | Kwaliteits Hoofdverbindingsdraden/de Verbindingsdraden van de Verwijzingstest voor Inspectiemeting, FC/UPC-FC/APC, LSZH, 2.0mm, Simplex, G.652D (SMF-28e), 3 Meters |
| 70756 | Rtj-usc-afc-Lt.-001-s2-0300 | Kwaliteits Hoofdverbindingsdraden/de Verbindingsdraden van de Verwijzingstest voor Inspectiemeting, SC/UPC-FC/APC, LSZH, 2.0mm, Simplex, G.652D (SMF-28e), 3 Meters |
